Czujnik magneto-indukcyjny do detekcji tłoka w cylindrach pneumatycznych, BIM-UNT-AP6X-0.3-PSG3M | 4685723 Turck

Opis i Kluczowe Cechy

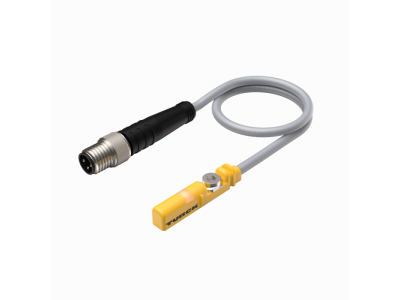

Czujnik BIM-UNT-AP6X-0.3-PSG3M marki TURCK to zaawansowane rozwiązanie magneto-indukcyjne zaprojektowane z myślą o precyzyjnej detekcji położenia tłoka w cylindrach pneumatycznych. Urządzenie charakteryzuje się wyjątkową czułością, co pozwala na niezawodną pracę nawet w przypadku nowoczesnych siłowników o kompaktowej budowie. Dzięki zastosowaniu wyjścia typu PNP (styk NO - normalnie otwarty), czujnik idealnie integruje się z większością sterowników PLC stosowanych w automatyce przemysłowej.

• Technologia Magneto-Indukcyjna: Zapewnia bezdotykową detekcję pola magnetycznego magnesu trwałego osadzonego na tłoku, co eliminuje zużycie mechaniczne.
• Kompaktowa Obudowa: Konstrukcja typu UNT pozwala na montaż w wąskich rowkach teowych (T-groove) bez konieczności stosowania dodatkowych akcesoriów w wielu standardowych modelach.
• Wysoka Częstotliwość Przełączania: Umożliwia monitorowanie procesów o dużej dynamice ruchu.
• Sygnalizacja LED: Zintegrowana dioda LED informuje operatora o stanie przełączenia, co znacząco ułatwia diagnostykę i uruchomienie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów. Czujnik spełnia wymagania kompatybilności elektromagnetycznej (EMC), co zapobiega zakłóceniom w pracy innych urządzeń elektronicznych w szafie sterowniczej. Wysoki stopień ochrony IP zapewnia odporność na wnikanie pyłu oraz wilgoci, co jest kluczowe w trudnych warunkach hal produkcyjnych.

Zastosowanie

Czujnik BIM-UNT-AP6X-0.3-PSG3M znajduje szerokie zastosowanie w systemach automatyki, gdzie wymagana jest kontrola krańcowych położeń siłowników pneumatycznych. Jest niezastąpiony w maszynach pakujących, liniach montażowych w branży automotive oraz w systemach transportu bliskiego. Dzięki swojej uniwersalności, może być stosowany w cylindrach różnych producentów, pod warunkiem kompatybilności z rowkiem montażowym lub zastosowania odpowiedniego uchwytu adaptacyjnego.

Wskazówki Montażowe

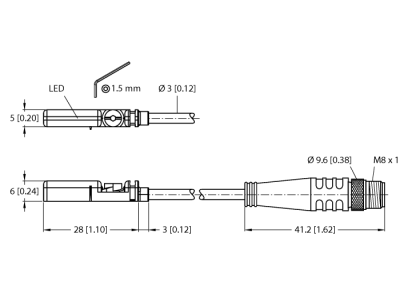

Prawidłowy montaż jest kluczowy dla zachowania precyzji detekcji. Czujnik należy umieścić w rowku siłownika i zablokować za pomocą zintegrowanej śruby mocującej. Należy zwrócić uwagę na moment dokręcania, aby nie uszkodzić delikatnej obudowy czujnika, jednocześnie zapewniając stabilność mocowania przy wibracjach maszyny. Przewód o długości 0,3 metra zakończony złączem PSG3M (M8x1) pozwala na szybkie i pewne połączenie z kablem obiektowym, minimalizując ryzyko błędów w okablowaniu. Podczas układania przewodu należy zachować odpowiedni promień gięcia, aby uniknąć zmęczenia materiału.

FAQ

• Czy czujnik wymaga specjalnych uchwytów? W przypadku standardowych rowków typu T, czujnik montowany jest bezpośrednio. Dla cylindrów z rowkiem typu C lub cylindrów okrągłych wymagane są dedykowane akcesoria montażowe TURCK.
• Jak interpretować sygnały diody LED? Świecąca dioda oznacza wykrycie pola magnetycznego i aktywację wyjścia PNP. Brak świecenia przy obecności tłoka może oznaczać konieczność korekty pozycji czujnika względem magnesu.
• Czy czujnik jest odporny na oleje i chłodziwa? Tak, materiały użyte do produkcji obudowy i przewodu wykazują wysoką odporność na typowe media stosowane w pneumatyce i obróbce skrawaniem.
