Czujnik laserowy odległości, czujnik ruchu do sterownia oświetleniem | DRL-12 F&F

Opis i Kluczowe Cechy

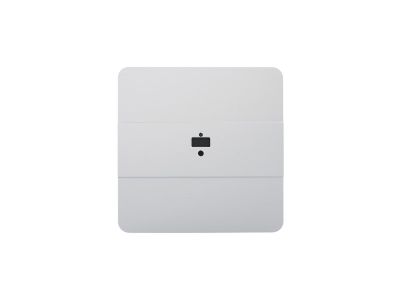

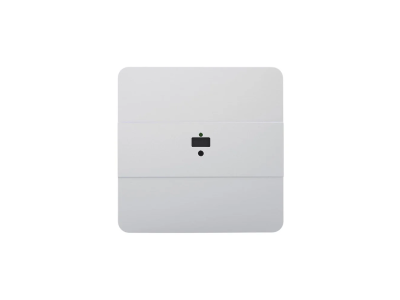

Czujnik laserowy DRL-12 marki F&F to zaawansowane urządzenie dedykowane do inteligentnego sterowania oświetleniem, wykorzystujące technologię Time of Flight (ToF). W przeciwieństwie do standardowych czujników PIR, model ten emituje wiązkę światła laserowego o długości fali 940 nm i mierzy czas jej powrotu po odbiciu od przeszkody, co gwarantuje niezwykłą precyzję detekcji niezależnie od temperatury otoczenia czy koloru odzieży wykrywanej osoby. Urządzenie pracuje w szerokim zakresie napięcia zasilania od 9 do 27 V DC, co czyni je idealnym rozwiązaniem dla systemów niskonapięciowych LED.

• Technologia ToF: Zapewnia precyzyjne pole detekcji regulowane w zakresie od 0,1 do 2,0 m, eliminując przypadkowe załączenia.
• Zintegrowany czujnik jasności: Regulowany próg zadziałania od 2 do 500 lx pozwala na aktywację oświetlenia tylko wtedy, gdy natężenie światła naturalnego jest niewystarczające.
• Wysoka wydajność prądowa: Maksymalny prąd obciążenia wynosi 4 A, co pozwala na bezpośrednie sterowanie odbiornikami o mocy do 50 W przy napięciu 12 V DC.
• Energooszczędność: Pobór mocy na poziomie zaledwie 0,3 W minimalizuje koszty eksploatacji systemu.
• Regulacja czasu: Możliwość nastawy czasu załączenia odbiornika w przedziale od 0 do 10 minut.

Zgodność z Normami

Produkt został zaprojektowany z zachowaniem najwyższych standardów bezpieczeństwa. Zastosowany emiter laserowy spełnia wymagania Klasy 1 bezpieczeństwa, co oznacza, że jest on całkowicie bezpieczny dla wzroku ludzkiego w każdych warunkach pracy. Stopień ochrony IP40 zapewnia odpowiednią osłonę przed ciałami obcymi o średnicy powyżej 1 mm, co jest standardem dla urządzeń montowanych wewnątrz budynków. Solidne zaciski śrubowe o przekroju znamionowym 2,5 mm² gwarantują trwałe i bezpieczne połączenie elektryczne zgodne z normami instalacyjnymi.

Zastosowanie

Czujnik DRL-12 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej. Jest szczególnie polecany do sterowania oświetleniem na klatkach schodowych oraz korytarzach, gdzie wymagana jest precyzyjna strefa wykrywania (np. aby czujnik nie reagował na osoby przechodzące obok schodów). Dzięki pełnej kompatybilności ze sterownikami kaskadowymi takimi jak AS-225, pozwala na tworzenie efektownych i funkcjonalnych systemów oświetlenia ciągów komunikacyjnych w budynkach mieszkalnych oraz biurowych.

Wskazówki Montażowe

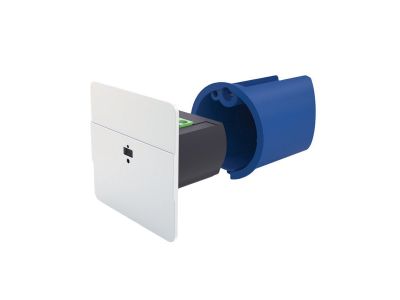

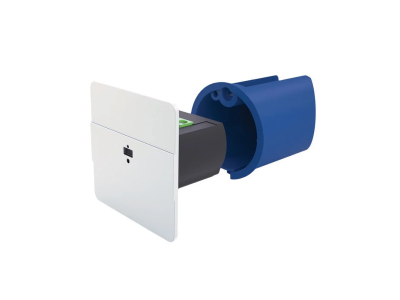

Montaż urządzenia odbywa się podtynkowo w puszce o średnicy wewnętrznej ø35 mm i głębokości 45 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Przyłącze elektryczne: Należy wykorzystać zaciski śrubowe obsługujące przewody o przekroju do 2,5 mm². Przekrój ten pozwala na stabilne przesyłanie energii i minimalizację spadków napięcia.
• Moment dokręcania: Śruby zacisków należy dokręcać z momentem 0,4 Nm, aby zapewnić optymalny styk bez ryzyka uszkodzenia gwintu lub przewodu.
• Pozycjonowanie: Ze względu na laserowy charakter detekcji, czujnik powinien być skierowany prostopadle do planowanej strefy przejścia.
• Warunki pracy: Urządzenie jest przystosowane do pracy w temperaturach od -10°C do +45°C.

FAQ

1. Czy czujnik DRL-12 jest bezpieczny dla dzieci i zwierząt?
Tak, urządzenie wykorzystuje laser klasy 1, który jest w pełni bezpieczny dla ludzi i zwierząt, nie stwarzając zagrożenia dla wzroku.

2. Czy mogę podłączyć czujnik bezpośrednio do taśmy LED?
Tak, o ile napięcie zasilania mieści się w zakresie 9-27 V DC, a łączna moc taśmy nie przekracza wydajności prądowej czujnika (4 A, np. 48W przy 12V).

3. Czy czujnik reaguje na światło dzienne?
Czujnik posiada wbudowany automat zmierzchowy. Jeśli natężenie światła w pomieszczeniu jest wyższe niż ustawiony próg (2-500 lx), czujnik nie załączy oświetlenia mimo wykrycia ruchu.
