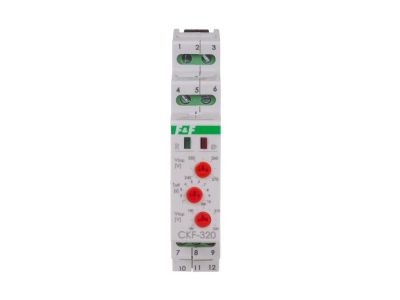

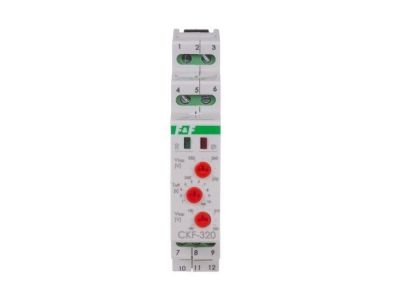

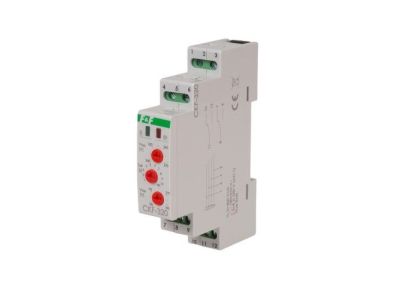

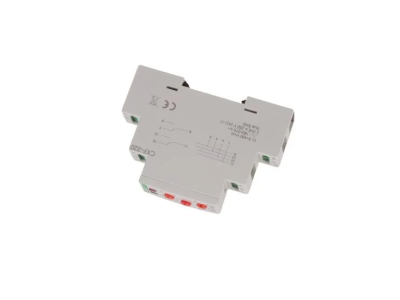

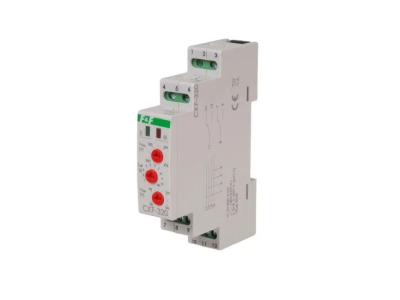

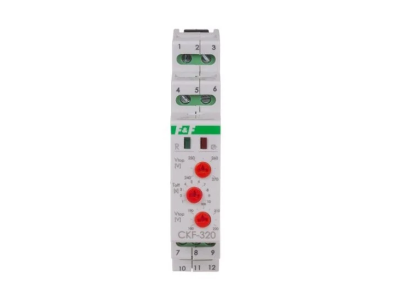

Czujnik kolejności i zaniku fazy z regulowanym oknem napięciowym | CKF-320-TRMS F&F

Czujnik kolejności i zaniku fazy CKF-320 zabezpiecza silniki elektryczne zasilane z sieci trójfazowej.

Czujnik kolejności i zaniku fazy sprawdzi się w poniższych sytuacjach:
- zanik napięcia w co najmniej jednej fazie;
- spadek napięcia w co najmniej jednej fazie poniżej ustawionej wartości;
- wzrost napięcia w co najmniej jednej fazie powyżej ustawionej wartości
- nieprawidłowa kolejność faz.

Zasada działania przekaźnika kontroli faz CKF-320
Prawidłowe napięcie zasilania sygnalizuje świecenie zielonej diody LED. Gdy dioda nie świeci, oznacza to przekroczenie napięcia na dowolnej fazie poniżej dolnego lub górnego progu. Przekroczenie jednego z ustawionych progów skutkuje wyłączeniem przekaźnika urządzenia. W efekcie silnik zostaje odłączony.

Odłączenie realizowane jest z ustawionym opóźnieniem. Pozwala to uniknąć przypadkowych wyłączeń dla chwilowych zakłóceń w sieci.
W przypadku spadku napięcia poniżej 150 V lub wzrostu powyżej 280 V odłączenie nastąpi po czasie 1 s. Odliczanie do wyłączenia sygnalizuje miganie diody zielonej. Po powrocie prawidłowych parametrów sieci przekaźnik załączy się automatycznie (histereza napięciowa wynosi ok. 5 V).
Gdy zmiana kolejności faz przed czujnikiem spowoduje niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na jego uruchomienie. Świeci wówczas czerwona dioda i przekaźnik jest wyłączony. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz. W przypadku błędnego podłączenia przewodów wejściowych (faza w miejscu przewodu neutralnego), diody sygnalizują błąd podłączenia, migając w kolejności: czerwona, zielona. W takiej sytuacji przekaźnik wyjściowy również nie zostanie włączony.

Długotrwała praca z błędnie podłączonym przewodem neutralnym może spowodować nieodwracalne uszkodzenie sterownika!
