Czujnik kolejności i zaniku faz CKF-BT 1×NO/NC 3×400/230V+N/10A montaż na szynie DIN | CKF-BT F&F

Opis i Kluczowe Cechy

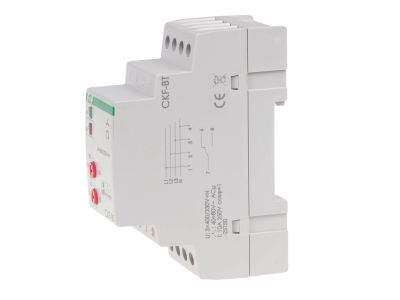

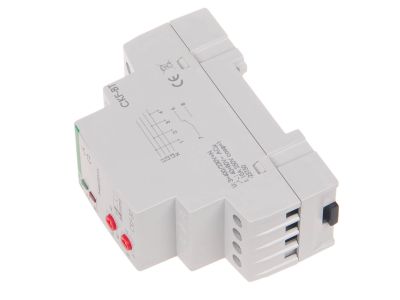

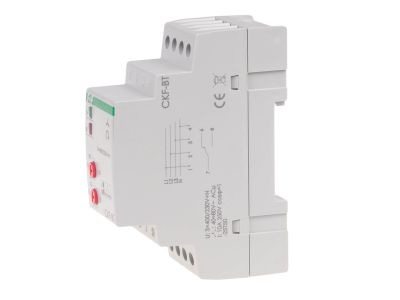

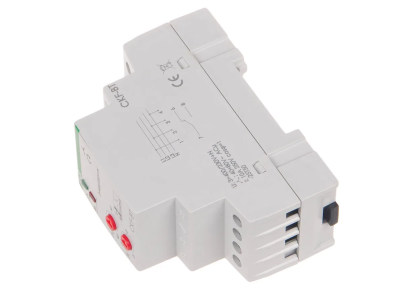

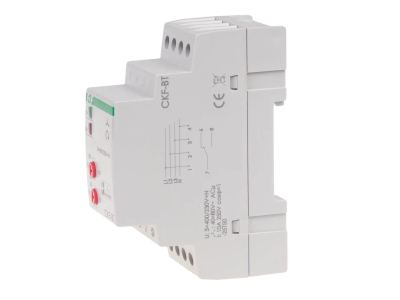

Czujnik kolejności i zaniku faz CKF-BT marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie silników elektrycznych zasilanych z sieci trójfazowej (3 × 400 V + N). Urządzenie monitoruje kluczowe parametry zasilania, chroniąc jednostki napędowe przed skutkami zaniku napięcia w co najmniej jednej fazie oraz asymetrią napięć, które są najczęstszymi przyczynami przegrzania i trwałego uszkodzenia uzwojeń silnika. Dodatkowo, czujnik kontroluje kolejność faz, co jest krytyczne dla zachowania prawidłowego kierunku obrotów maszyn.

• Regulowana asymetria napięciowa: Możliwość nastawy progu zadziałania w zakresie od 40 do 80 V pozwala na precyzyjne dostosowanie czułości urządzenia do specyfiki lokalnej sieci energetycznej.
• Regulowane opóźnienie wyłączenia: Zakres od 0,5 do 5 sekund zapobiega niepożądanym rozłączeniom układu przy chwilowych, niegroźnych spadkach napięcia.
• Wysoka obciążalność styku: Przekaźnik wykonawczy o konfiguracji 1 × NO/NC pozwala na bezpośrednie sterowanie obciążeniem do 10 A, co zwiększa uniwersalność zastosowań.

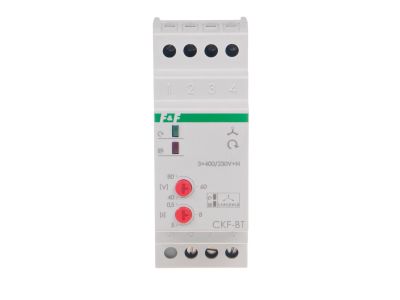

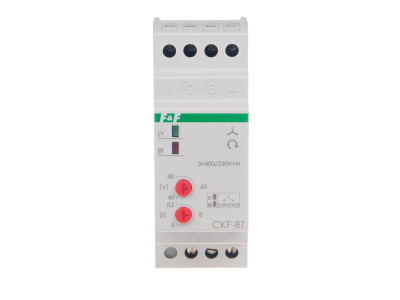

• Sygnalizacja LED: Dwie diody kontrolne na panelu frontowym informują operatora o stanie zasilania oraz ewentualnych błędach w sieci.
• Separacja galwaniczna: Zastosowanie separacji styku zwiększa bezpieczeństwo użytkowania i pozwala na integrację z różnymi systemami sterowania.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa instalacji niskonapięciowych. Stopień ochrony IP20 gwarantuje bezpieczną pracę wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotykiem części pod napięciem. Niskie zużycie energii na poziomie 1,6 W wpisuje się w trendy energooszczędności i minimalizacji strat ciepła wewnątrz szaf sterowniczych.

Zastosowanie

Czujnik CKF-BT znajduje szerokie zastosowanie w przemyśle oraz instalacjach budynkowych, gdzie wymagana jest niezawodna praca napędów trójfazowych. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC), gdzie zmiana kierunku obrotów wentylatora może prowadzić do awarii systemu.
• Pomp głębinowych i hydroforowych, chroniąc je przed pracą dwufazową.
• Linii produkcyjnych i przenośników taśmowych, zapobiegając uszkodzeniom mechanicznym wynikającym z niewłaściwego kierunku ruchu.
• Kompresorów i sprężarek, gdzie stabilność zasilania jest kluczowa dla żywotności urządzenia.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość urządzenia wynosi 35 mm, co odpowiada dwóm modułom w rozdzielnicy. Przyłącze realizowane jest za pomocą zacisków śrubowych o maksymalnym przekroju 4,0 mm², co zapewnia solidne połączenie elektryczne nawet przy większych prądach roboczych. Zalecany moment dokręcania śrub wynosi 0,5 Nm, co gwarantuje optymalny docisk bez ryzyka uszkodzenia gwintu. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do 40°C.

FAQ

1. Czy czujnik CKF-BT współpracuje z agregatami prądotwórczymi?
Zgodnie ze specyfikacją producenta, ten model nie jest dedykowany do współpracy z agregatami prądotwórczymi, gdzie parametry częstotliwości i napięcia mogą ulegać znacznym wahaniom.

2. Co oznacza histereza napięciowa 5 V?
Histereza zapobiega zjawisku "oscylacji" przekaźnika na granicy progu zadziałania. Oznacza to, że po zadziałaniu czujnika przy spadku napięcia, powrót do stanu normalnego nastąpi dopiero, gdy napięcie wzrośnie o 5 V powyżej ustawionego progu asymetrii.

3. Czy urządzenie chroni przed wzrostem napięcia?
Głównym zadaniem CKF-BT jest ochrona przed zanikiem fazy oraz asymetrią (spadkiem napięcia na jednej z faz) oraz kontrola kolejności faz. Nie jest to ogranicznik przepięć ani przekaźnik nadnapięciowy.
