Czujnik kolejności i zaniku faz CKF-B 1NO 3×400/230V+N/10A montaż na szynie DIN | CKF-B F&F

Opis i Kluczowe Cechy

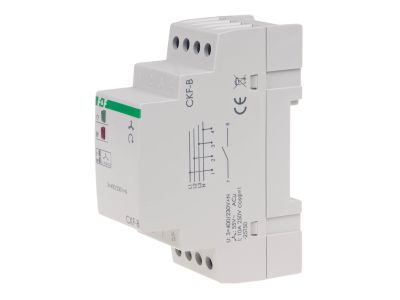

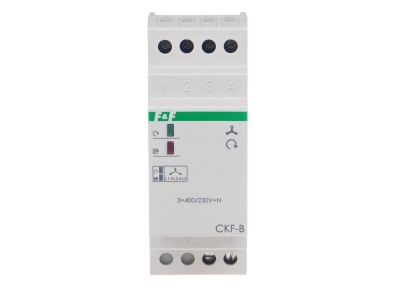

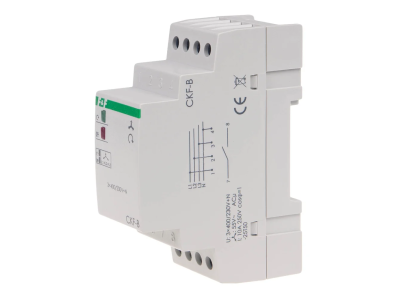

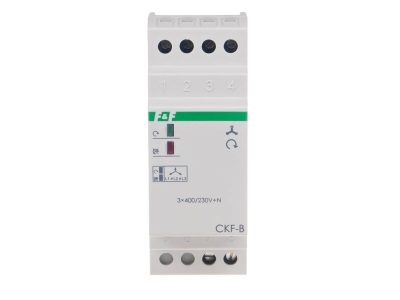

Czujnik kolejności i zaniku faz CKF-B to zaawansowane urządzenie zabezpieczające, zaprojektowane przez renomowanego producenta F&F, dedykowane do ochrony silników elektrycznych zasilanych z sieci trójfazowej. Urządzenie monitoruje parametry sieci 3 × 400 V + N, reagując natychmiastowo w sytuacjach krytycznych dla pracy maszyn wirujących. Kluczową funkcjonalnością jest kontrola asymetrii napięciowej o stałym progu zadziałania wynoszącym 55 V oraz kontrola kolejności faz, co zapobiega niepożądanemu i niebezpiecznemu odwróceniu kierunku obrotów silnika.

• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika pozwala na maksymalny prąd obciążenia rzędu 10 A, co umożliwia bezpośrednie sterowanie cewkami styczników.
• Precyzyjna sygnalizacja: Wyposażenie w dwie diody LED pozwala na bieżącą kontrolę stanu zasilania oraz poprawności parametrów sieci.
• Separacja styku: Zastosowanie separacji galwanicznej styku 1 × NO zwiększa bezpieczeństwo instalacji i elastyczność w projektowaniu układów sterowania.
• Optymalna histereza: Histereza napięciowa na poziomie 5 V zapobiega niepotrzebnym oscylacjom i częstym przełączeniom przy niewielkich wahaniach napięcia.
• Opóźnienie wyłączenia: Czas reakcji wynoszący 4 sekundy eliminuje ryzyko przypadkowego odłączenia zasilania przy krótkotrwałych spadkach napięcia.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa elektrycznego. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotknięciem części pod napięciem. Produkt spełnia rygorystyczne wymagania dotyczące kompatybilności elektromagnetycznej oraz wytrzymałości izolacji, co jest niezbędne w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Czujnik CKF-B znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie kluczowa jest niezawodność napędów trójfazowych. Jest niezastąpiony w ochronie:

• Pomp i wentylatorów w systemach HVAC, gdzie zanik fazy mógłby doprowadzić do przegrzania uzwojeń.
• Sprężarek i kompresorów, wymagających stałego kierunku obrotów dla poprawnego smarowania i pracy mechanicznej.
• Przenośników taśmowych i linii produkcyjnych, gdzie nagła zmiana kierunku ruchu mogłaby spowodować uszkodzenie towaru lub maszyn.
• Wszelkich innych maszyn wirujących zasilanych z sieci 3-fazowej, narażonych na asymetrię napięć.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Czujnik CKF-B jest przystosowany do montażu na standardowej szynie TH-35 (DIN), zajmując szerokość 2 modułów (35 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przyłącze: Zaciski śrubowe pozwalają na podłączenie przewodów o przekroju do 4,0 mm², co zapewnia solidne połączenie elektryczne.
• Moment dokręcania: Zaleca się stosowanie momentu dokręcającego wynoszącego 0,5 Nm, aby uniknąć uszkodzenia zacisków przy jednoczesnym zapewnieniu trwałego styku.
• Temperatura pracy: Urządzenie pracuje stabilnie w szerokim zakresie temperatur od -25°C do +40°C.
• Podłączenie: Należy pamiętać o podłączeniu przewodu neutralnego (N), który jest niezbędny do poprawnego działania układu pomiarowego czujnika.

FAQ

1. Czy czujnik CKF-B współpracuje z agregatami prądotwórczymi?
Nie, zgodnie ze specyfikacją techniczną, ten model nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.

2. Co oznacza stały próg asymetrii?
Oznacza to, że urządzenie zareaguje zawsze, gdy różnica napięć między fazami przekroczy 55 V. Użytkownik nie musi samodzielnie konfigurować tego parametru, co upraszcza instalację.

3. Czy urządzenie chroni przed spadkiem napięcia poniżej określonej wartości?
Głównym zadaniem CKF-B jest ochrona przed zanikiem fazy oraz asymetrią. Jeśli spadek napięcia na jednej z faz spowoduje asymetrię powyżej 55 V względem pozostałych, czujnik rozłączy obwód.
