Czujnik kolejności i zaniku faz CKF-317 1P 3×400/230V+N/10A montaż na szynie DIN | CKF-317 F&F

Opis i Kluczowe Cechy

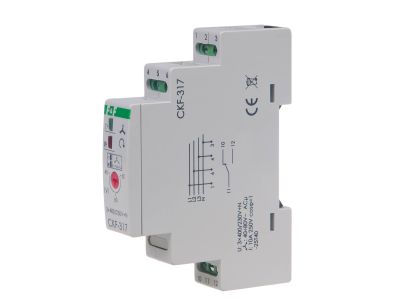

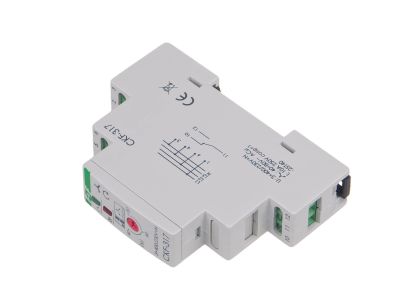

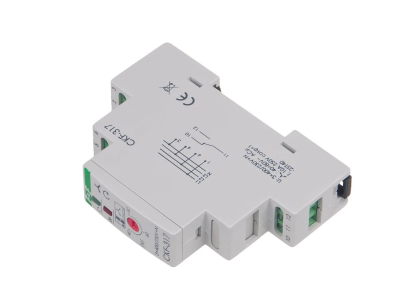

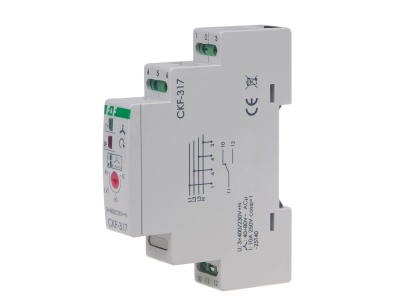

Czujnik kolejności i zaniku faz CKF-317 marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie trójfazowych silników elektrycznych. Urządzenie monitoruje parametry sieci 3 × 400 V + N, reagując natychmiastowo na zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej, która mogłaby doprowadzić do przegrzania i nieodwracalnego uszkodzenia uzwojeń silnika. Kluczową funkcjonalnością jest również kontrola kolejności faz, co zapobiega wirowaniu silnika w niepożądanym kierunku po pracach serwisowych lub zmianach w sieci zasilającej.

• Regulowany próg asymetrii: Możliwość nastawy progu zadziałania w zakresie od 40 do 80 V pozwala na precyzyjne dostosowanie czułości urządzenia do specyfiki lokalnej sieci energetycznej.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 10 A umożliwia bezpośrednie sterowanie cewkami styczników w układach automatyki.

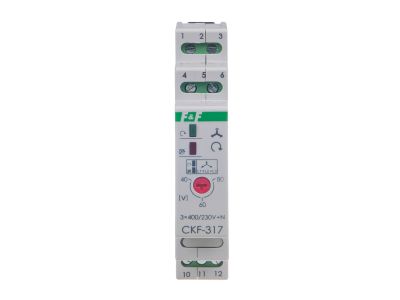

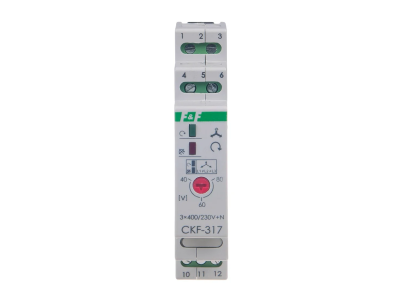

• Sygnalizacja LED: System dwóch diod LED na panelu frontowym pozwala na błyskawiczną diagnostykę stanu zasilania oraz poprawności parametrów sieci.
• Separacja styku: Zastosowanie styku przełącznego (1 × NO/NC) z pełną separacją galwaniczną zwiększa bezpieczeństwo i uniwersalność aplikacji.
• Energooszczędność: Pobór mocy na poziomie zaledwie 1,6 W minimalizuje straty energii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa elektrycznego. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotykiem części pod napięciem. Urządzenie spełnia rygorystyczne wymagania w zakresie kompatybilności elektromagnetycznej oraz wytrzymałości izolacji, co jest niezbędne w profesjonalnych instalacjach przemysłowych.

Zastosowanie

Czujnik CKF-317 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest niezastąpiony wszędzie tam, gdzie pracują odbiorniki trójfazowe wrażliwe na jakość zasilania, takie jak:

• Pompy głębinowe i hydrofory,
• Wentylatory i systemy klimatyzacji,
• Sprężarki i kompresory,
• Przenośniki taśmowe oraz maszyny produkcyjne.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Czujnik CKF-317 jest przystosowany do montażu na standardowej szynie DIN (TH-35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co zapewnia stabilne i pewne połączenie przewodów. Podczas dokręcania zacisków należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia gniazd śrubowych przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do +40°C.

FAQ

1. Czy czujnik CKF-317 współpracuje z agregatami prądotwórczymi?
Zgodnie ze specyfikacją techniczną producenta, model ten nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.

2. Jaki jest czas reakcji urządzenia na zanik fazy?
Urządzenie posiada fabrycznie ustawione opóźnienie wyłączenia wynoszące 4 sekundy. Zapobiega to przypadkowym rozłączeniom układu przy krótkotrwałych, niegroźnych wahaniach napięcia w sieci.

3. Czy urządzenie chroni przed wzrostem napięcia powyżej 400V?
Głównym zadaniem CKF-317 jest ochrona przed asymetrią (spadkiem napięcia na jednej z faz) oraz zanikiem fazy i zmianą ich kolejności. Do ochrony przed przepięciami należy zastosować dedykowane ograniczniki przepięć.
