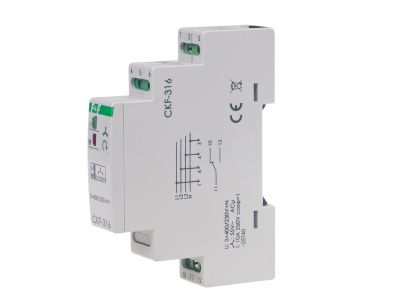

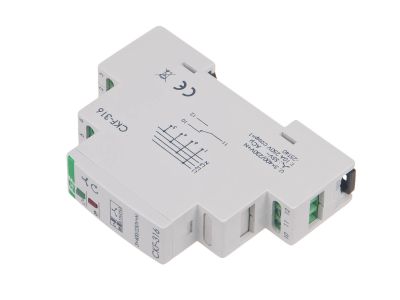

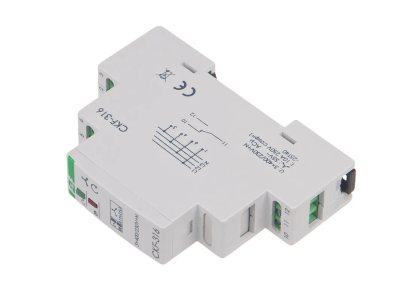

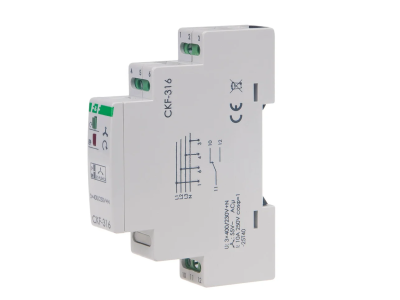

Czujnik kolejności i zaniku faz CKF-316 1P 3×400/230V+N/10A montaż na szynie DIN | CKF-316 F&F

Opis i Kluczowe Cechy

Czujnik kolejności i zaniku faz CKF-316 marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o ochronie trójfazowych silników elektrycznych. Urządzenie monitoruje parametry sieci 3 × 400 V + N, reagując natychmiastowo na zanik napięcia w co najmniej jednej fazie lub wystąpienie asymetrii napięciowej przekraczającej stały próg zadziałania wynoszący 55 V. Dzięki zastosowaniu przekaźnika jako elementu wykonawczego o maksymalnym prądzie obciążenia 10 A, czujnik może bezpośrednio sterować cewką stycznika w układzie automatyki.

• Kontrola kolejności faz: Zabezpiecza napęd przed niepożądaną zmianą kierunku obrotów w przypadku błędnego podłączenia faz przed czujnikiem.
• Ochrona przed asymetrią: Stały próg asymetrii napięciowej wynoszący 55 V oraz histereza 5 V zapobiegają przegrzaniu i zniszczeniu uzwojeń silnika.
• Opóźnienie wyłączenia: Zintegrowana zwłoka czasowa wynosząca 4 sekundy eliminuje ryzyko przypadkowego rozłączenia układu przy krótkotrwałych wahaniach napięcia.

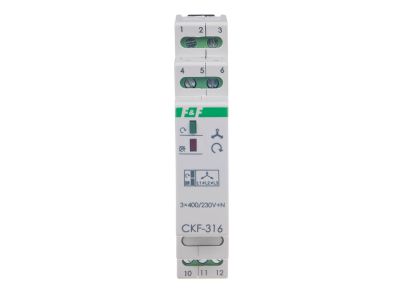

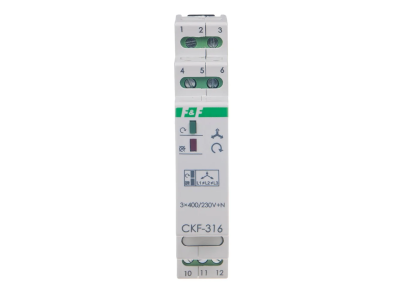

• Sygnalizacja LED: Dwie diody kontrolne na panelu frontowym pozwalają na szybką diagnostykę stanu zasilania oraz poprawności parametrów sieci.
• Separacja styku: Konfiguracja styków 1 × NO/NC z pełną separacją galwaniczną zwiększa bezpieczeństwo i elastyczność projektową układu sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami dotyczącymi aparatury modułowej i bezpieczeństwa instalacji niskonapięciowych. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie charakteryzuje się niskim poborem mocy na poziomie 1,6 W, co wpisuje się w standardy energooszczędności systemów automatyki budynkowej i przemysłowej.

Zastosowanie

Czujnik CKF-316 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, gdzie kluczowa jest niezawodność napędów trójfazowych. Jest idealnym rozwiązaniem dla:

• Systemów wentylacji i klimatyzacji (HVAC), chroniąc sprężarki i wentylatory.
• Pompowni i hydroforni, zapobiegając pracy silników w warunkach niepełnofazowych.
• Linii produkcyjnych i maszyn przemysłowych, gdzie poprawny kierunek obrotów jest krytyczny dla bezpieczeństwa procesu.
• Wind i systemów transportu bliskiego.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH-35), zajmując szerokość tylko jednego modułu (18 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Przyłącze realizowane jest za pomocą zacisków śrubowych o przekroju znamionowym 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny. Podczas montażu należy zachować zalecany moment dokręcający wynoszący 0,4 Nm, aby uniknąć uszkodzenia zacisków lub niedostatecznego docisku przewodu. Urządzenie może pracować w szerokim zakresie temperatur od -25°C do 40°C.

FAQ

• Czy CKF-316 współpracuje z agregatami prądotwórczymi? Nie, zgodnie ze specyfikacją techniczną producenta, ten model nie jest przeznaczony do współpracy z agregatami prądotwórczymi ze względu na specyfikę przebiegów napięciowych generowanych przez te urządzenia.
• Jaki jest czas reakcji urządzenia na zanik fazy? Urządzenie posiada wbudowane opóźnienie wyłączenia wynoszące 4 sekundy, co zapobiega niepotrzebnym przestojom przy chwilowych spadkach napięcia.
• Czy czujnik wymaga dodatkowego zasilania? Nie, czujnik jest zasilany bezpośrednio z monitorowanej sieci trójfazowej (3 × 400 V + N).
