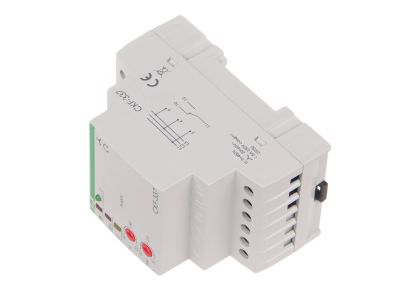

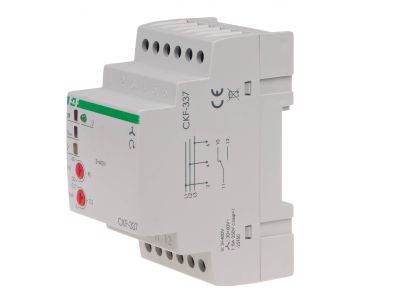

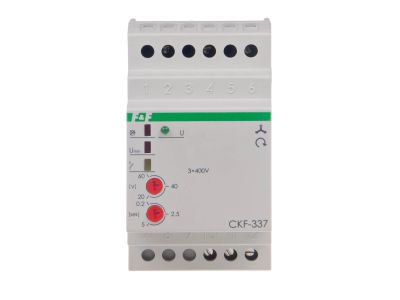

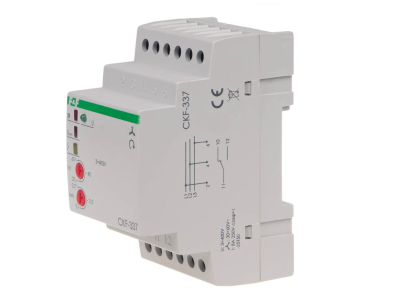

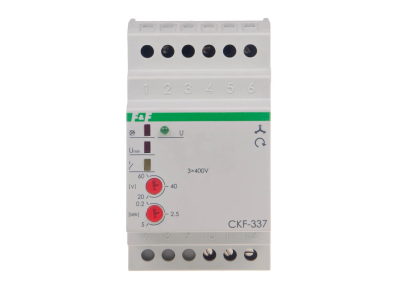

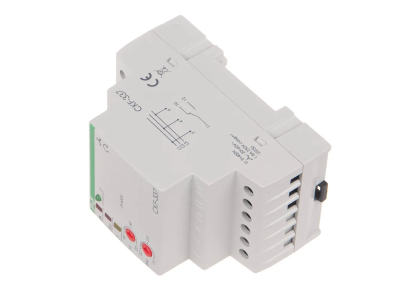

Czujnik kolejności i zaniku faz bez przewodu neutralnego CKF-337 1P 3×400V/10A montaż na szynie DIN | CKF-337 F&F

Opis i Kluczowe Cechy

Czujnik kolejności i zaniku faz CKF-337 marki F&F to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach trójfazowych. Urządzenie monitoruje parametry sieci 3 × 400 V i chroni odbiorniki, w szczególności silniki elektryczne, przed skutkami awarii zasilania. Kluczową cechą tego modelu jest praca bez konieczności podłączenia przewodu neutralnego, co czyni go idealnym rozwiązaniem w specyficznych układach sieciowych.

• Wszechstronna ochrona: Urządzenie reaguje na zanik napięcia w co najmniej jednej fazie, asymetrię napięciową oraz symetryczny spadek napięcia we wszystkich trzech fazach.
• Kontrola kolejności faz: Zabezpiecza przed zmianą kierunku obrotów silnika, co jest krytyczne dla bezpieczeństwa maszyn i procesów technologicznych.
• Regulowane parametry: Możliwość nastawy asymetrii napięciowej w zakresie od 20 do 60 V oraz opóźnienia wyłączenia od 0,2 do 5,0 sekundy pozwala na precyzyjne dostosowanie czułości urządzenia do charakterystyki obciążenia.
• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 10 A z separowanym stykiem przełącznym (1 × NO/NC) umożliwia bezpośrednie sterowanie cewką stycznika.
• Sygnalizacja optyczna: System 4 diod LED informuje o stanie zasilania oraz rodzaju wykrytej nieprawidłowości, co znacznie ułatwia diagnostykę serwisową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie spełnia wymagania dotyczące aparatury modułowej przeznaczonej do montażu w rozdzielnicach niskiego napięcia. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz obudów rozdzielczych, chroniąc przed przypadkowym dotknięciem części pod napięciem przez personel techniczny.

Zastosowanie

Czujnik CKF-337 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest niezastąpiony w układach napędowych pomp, wentylatorów, sprężarek oraz maszyn produkcyjnych, gdzie poprawna kolejność faz i stabilność napięcia decydują o żywotności urządzeń. Dzięki pełnej współpracy z agregatami prądotwórczymi, może być stosowany w systemach zasilania rezerwowego, gdzie parametry napięcia mogą ulegać dynamicznym wahaniom podczas przełączania źródeł energii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH-35). Szerokość obudowy wynosi 52,5 mm, co odpowiada 3 modułom w rozdzielnicy. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przyłącze: Wykorzystaj zaciski śrubowe o przekroju do 4,0 mm², co zapewnia trwałe i pewne połączenie elektryczne.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z momentem 0,5 Nm, aby uniknąć uszkodzenia gwintów przy jednoczesnym zachowaniu optymalnego styku.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur od -25°C do +40°C.
• Bezpieczeństwo: Przed przystąpieniem do prac montażowych należy bezwzględnie odłączyć zasilanie w obwodzie.

FAQ

Czy czujnik CKF-337 wymaga podłączenia przewodu N?
Nie, model ten został zaprojektowany do pracy w układach bez przewodu neutralnego, co upraszcza instalację w wielu systemach przemysłowych.

Jakie jest zadanie regulowanego opóźnienia wyłączenia?
Regulacja w zakresie 0,2-5,0 s zapobiega przypadkowym rozłączeniom silnika przy chwilowych, niegroźnych spadkach napięcia, które mogą wystąpić np. podczas rozruchu innych dużych maszyn w tej samej sieci.

Czy urządzenie chroni przed wzrostem napięcia?
Głównym zadaniem CKF-337 jest ochrona przed zanikiem, asymetrią oraz spadkiem napięcia (symetrycznym i asymetrycznym), a także kontrola kolejności faz.
