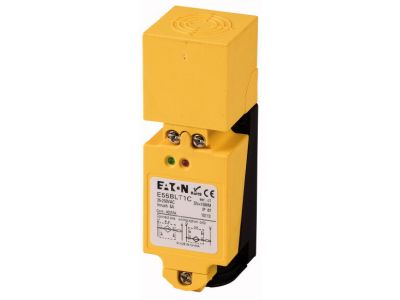

Czujnik indukcyjny, zasilanie AC, E55BLT1F E55 | 135815 Eaton

Alternatywny kod produktu: E55BLT1F

Opis i Kluczowe Cechy

Czujnik indukcyjny E55BLT1F E55 (symbol 135815) to urządzenie z serii Limit Switch Style, przeznaczone do wykrywania obecności elementów metalowych w odległości do 40 mm. Zasilany napięciem przemiennym 35–250 V AC, oferuje programowalny styk (rozwierny/zwierny) w jednym kanale, co zapewnia elastyczność w integracji z układami sterowania. Kompaktowa obudowa o wymiarach 50 x 50 x 128 mm oraz stopień ochrony IP67 umożliwiają pracę w trudnych warunkach przemysłowych.

• Znamionowa odległość przełączania Sn = 40 mm: Pewna detekcja obiektów metalowych bez konieczności bezpośredniego kontaktu, co zwiększa niezawodność i trwałość systemu.
• Zasilanie AC 35–250 V: Szeroki zakres napięcia roboczego pozwala na stosowanie czujnika w różnych instalacjach bez dodatkowych przetwornic.
• Programowalny styk P (1P): Możliwość konfiguracji jako styk rozwierny (NC) lub zwierny (NO) – dopasowanie do logiki sterowania bez zmiany okablowania.
• Stopień ochrony IP67: Odporność na pył i krótkotrwałe zanurzenie w wodzie, gwarantująca działanie w wilgotnych i zapylonych środowiskach.
• Montaż wystający, zacisk śrubowy: Łatwy i pewny montaż na powierzchni oraz bezpieczne podłączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Czujnik spełnia wymagania normy IEC/EN 60947-5-2 (aparatura łączeniowa – łączniki sterownicze i elementy przełączające – czujniki zbliżeniowe). Posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i przydatność w instalacjach przemysłowych zgodnych z dyrektywami europejskimi.

Zastosowanie

Czujnik indukcyjny E55BLT1F znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezkontaktowe wykrywanie położeń elementów metalowych – w automatyce maszyn, liniach produkcyjnych i systemach kontroli dostępu.

• Wykrywanie położenia tłoków, suwaków i elementów ruchomych w maszynach przemysłowych.
• Impulsowanie wejść przekaźników, styczników lub sterowników PLC w celu realizacji sekwencji sterowania.
• Sygnalizacja obecności detali na taśmociągach i w magazynach do automatycznego sortowania.
• Zabezpieczanie stref niebezpiecznych poprzez detekcję otwarcia drzwi lub pokryw w obudowach maszyn.

Wskazówki Montażowe

Montaż i podłączenie czujnika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montować na stabilnej, niemagnetycznej powierzchni z zachowaniem zalecanego luzu od obudowy (w przypadku montażu wystającego). Podłączenie przewodów wykonać za pomocą zacisków śrubowych, dokręcając śruby z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do maksymalnego prądu obciążenia styków (nie podano – należy kierować się danymi technicznymi zastosowanego odbiornika). Po instalacji sprawdzić poprawność działania z wykorzystaniem materiału wzorcowego.

FAQ

• Czy czujnik wyposażony jest w podświetlenie LED? Nie, model E55BLT1F nie posiada diody sygnalizacyjnej. Stan pracy można monitorować poprzez podłączony układ sterowania.
• Jaki jest stopień ochrony czujnika? Czujnik posiada stopień ochrony IP67, co oznacza całkowitą odporność na pył oraz ochronę przed krótkotrwałym zanurzeniem w wodzie (do 1 m głębokości na 30 minut).
• Czy styk P jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Styk P jest programowalny – można go skonfigurować zarówno jako NO, jak i NC, w zależności od potrzeb aplikacji. Domyślna konfiguracja powinna być sprawdzona w instrukcji produktu.
