Czujnik indukcyjny XSAV M30 Sn 10mm 6 150c/mn 12-48VDC kabel 2m, XSAV M30 | XSAV11373 Telemecanique Sensors

Opis i Kluczowe Cechy

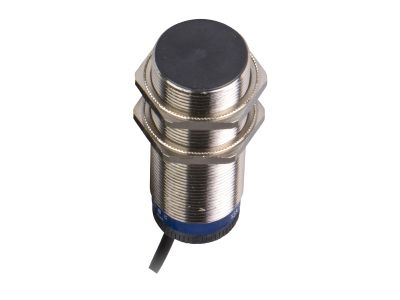

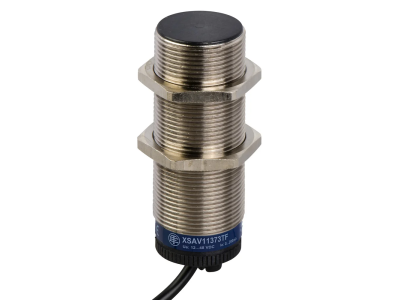

Czujnik indukcyjny XSAV11373 z serii Telemecanique Sensors to zaawansowane rozwiązanie dedykowane do precyzyjnej detekcji obiektów metalowych bez kontaktu fizycznego. Urządzenie charakteryzuje się cylindryczną obudową o gwincie M30, co zapewnia wysoką wytrzymałość mechaniczną oraz łatwość montażu w standardowych uchwytach przemysłowych. Znamionowa odległość robocza (Sn) wynosi 10 mm, co pozwala na bezpieczną pracę w odpowiednim dystansie od ruchomych elementów maszyn.

• Szeroki zakres zasilania: Urządzenie pracuje w przedziale napięcia od 12 do 48 VDC, co umożliwia integrację z większością standardowych systemów sterowania PLC.
• Kontrola prędkości: Model ten jest zoptymalizowany pod kątem monitorowania prędkości obrotowej (zakres do 150 cykli na minutę), co czyni go idealnym do nadzoru pracy przenośników i wałów.
• Trwałość połączenia: Fabrycznie zintegrowany kabel o długości 2 metrów gwarantuje szczelność i eliminuje konieczność stosowania dodatkowych konektorów w miejscu montażu.
• Technologia indukcyjna: Wykorzystanie pola elektromagnetycznego pozwala na bezawaryjną pracę w zapylonym i wilgotnym środowisku.

Zgodność z Normami

Czujnik XSAV M30 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej i czujników zbliżeniowych. Spełnia wymagania dyrektyw kompatybilności elektromagnetycznej (EMC), co zapobiega zakłóceniom w pracy czułych układów elektronicznych. Wysoki stopień ochrony IP gwarantuje odporność na wnikanie ciał stałych oraz cieczy, co jest kluczowe w aplikacjach przemysłowych o wysokim rygorze sanitarnym lub technicznym.

Zastosowanie

Dzięki swojej uniwersalności, czujnik XSAV11373 znajduje zastosowanie w niemal każdej gałęzi przemysłu. Jest niezastąpiony jako:

• Wyłącznik krańcowy: Precyzyjne ograniczanie ruchu suportów maszyn i wózków transportowych.
• Czujnik bazowania: Wyznaczanie punktu zerowego w układach automatyki i robotyki.
• Monitorowanie prędkości: Wykrywanie poślizgu pasów transmisyjnych lub blokady wałów napędowych poprzez zliczanie impulsów z wirujących elementów.
• Detekcja obecności: Kontrola przepływu detali na liniach produkcyjnych i montażowych.

Wskazówki Montażowe

Podczas instalacji czujnika XSAV M30 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Współczynnik redukcji: Należy pamiętać, że znamionowy zasięg 10 mm dotyczy stali. W przypadku wykrywania elementów wykonanych z aluminium lub miedzi, zasięg roboczy ulegnie zmniejszeniu zgodnie ze współczynnikiem korygującym dla danego materiału.
• Moment dokręcania: Podczas montażu w otworze przelotowym należy zachować odpowiedni moment dokręcania nakrętek, aby nie uszkodzić gwintowanej obudowy czujnika.
• Prowadzenie przewodu: Kabel o długości 2m powinien być prowadzony w sposób zapobiegający jego nadmiernemu zginaniu lub narażeniu na uszkodzenia mechaniczne.
• Ekranowanie: W środowiskach o wysokim poziomie zakłóceń zaleca się stosowanie separacji przewodów sygnałowych od linii silnoprądowych.

FAQ

1. Czy czujnik może wykrywać tworzywa sztuczne?
Nie, czujniki indukcyjne reagują wyłącznie na metale. Do detekcji tworzyw sztucznych należy zastosować czujniki pojemnościowe lub optyczne.

2. Jaki jest wpływ materiału obiektu na zasięg działania?
Zasięg znamionowy 10 mm jest podawany dla stali standardowej. Dla metali kolorowych, takich jak miedź czy mosiądz, zasięg ten będzie mniejszy, co należy uwzględnić przy projektowaniu układu.

3. Czy urządzenie wymaga dodatkowego wzmacniacza?
Nie, czujnik XSAV M30 posiada wbudowaną elektronikę przetwarzającą sygnał i może być bezpośrednio podłączony do wejścia sterownika PLC pracującego w zakresie 12-48V DC.
