Czujnik indukcyjny XSAV M30 Sn 10mm 6 150 c/mn 24-240VAC/DC- kabel 2m, XSAV M30 | XSAV11801 Telemecanique Sensors

Opis i Kluczowe Cechy

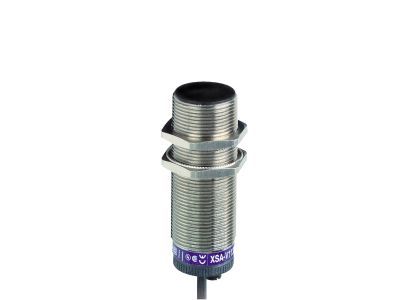

Czujnik indukcyjny XSAV11801 z serii OsiSense XS od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie dedykowane do precyzyjnego monitoringu prędkości obrotowej i wirowania elementów maszyn. Urządzenie charakteryzuje się cylindryczną obudową o standardowym rozmiarze M30 i długości 81 mm, wykonaną z wysokiej jakości metalu, co zapewnia wyjątkową odporność mechaniczną w trudnych warunkach przemysłowych. Jako czujnik zbliżeniowy o zasięgu znamionowym Sn wynoszącym 10 mm, pozwala na bezkontaktową detekcję metalowych obiektów, co eliminuje zużycie mechaniczne i wydłuża żywotność układu.

• Uniwersalne zasilanie: Urządzenie pracuje w szerokim zakresie napięcia od 24 do 210 V DC oraz od 24 do 240 V AC (50/60 Hz), co znacząco ułatwia integrację z różnorodnymi systemami sterowania.
• Wysoka zdolność łączeniowa: Wyjście dyskretne typu 1NC (normalnie zamknięte) obsługuje prądy od 5 do 200 mA dla prądu stałego oraz od 5 do 350 mA dla prądu przemiennego.
• Monitoring wirowania: Specjalistyczna funkcja kontroli prędkości pozwala na wykrywanie spadku obrotów poniżej zadanej wartości, co jest kluczowe dla ochrony napędów i przenośników.
• Solidna konstrukcja: Metalowy korpus stacjonarny oraz fabrycznie zintegrowany kabel o długości 2 metrów gwarantują szczelność i trwałość połączenia elektrycznego.

Zgodność z Normami

Czujnik XSAV11801 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi przemysłowej aparatury kontrolno-pomiarowej. Wykorzystanie materiałów najwyższej jakości oraz precyzyjny proces produkcji Telemecanique Sensors zapewniają zgodność z dyrektywami CE oraz standardami bezpieczeństwa maszynowego. Urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy czułej elektroniki sterującej w szafach rozdzielczych.

Zastosowanie

Model XSAV M30 jest niezastąpiony w aplikacjach wymagających ciągłego nadzoru nad ruchem obrotowym. Dzięki funkcji monitoringu wirowania, idealnie sprawdza się w:

• Systemach transportu bliskiego: Kontrola poślizgu taśmociągów oraz wykrywanie zablokowania rolek napędowych.
• Przemyśle ciężkim: Nadzór nad pracą kruszarek, młynów oraz mieszalników, gdzie zatrzymanie wału może prowadzić do poważnych awarii.
• Wentylacji i klimatyzacji: Monitorowanie pracy dużych wentylatorów przemysłowych w celu weryfikacji zerwania paska napędowego.
• Automatyce procesowej: Jako element układów bezpieczeństwa chroniących silniki przed przeciążeniem wynikającym z nagłego zatrzymania mechanizmu.

Wskazówki Montażowe

Prawidłowa instalacja czujnika XSAV11801 jest kluczowa dla jego niezawodności. Podczas montażu należy zwrócić uwagę na następujące aspekty:

• Pozycjonowanie: Czujnik należy zamontować w taki sposób, aby czoło indukcyjne znajdowało się w odległości roboczej od metalowego elementu krzywki lub koła zębatego (optymalnie w granicach 10 mm).
• Okablowanie: Urządzenie wykorzystuje 2-przewodową metodę podłączenia. Należy upewnić się, że przewody są prowadzone z dala od kabli wysokonapięciowych generujących silne pole magnetyczne.
• Moment dokręcania: Podczas mocowania w otworze montażowym należy użyć dołączonych nakrętek, dbając o to, by nie przekroczyć dopuszczalnego momentu siły, co mogłoby uszkodzić gwintowaną obudowę M30.
• Długość kabla: Zintegrowany przewód 2 m pozwala na bezpośrednie doprowadzenie sygnału do puszki łączeniowej lub sterownika PLC bez konieczności stosowania dodatkowych złączy pośrednich.

FAQ

• Czy czujnik wymaga oddzielnego modułu oceny prędkości? Nie, czujnik XSAV posiada wbudowany układ monitoringu wirowania, co pozwala na bezpośrednią detekcję spadku prędkości bez zewnętrznych przekaźników kontrolnych.
• Jaki jest zakres temperatur pracy urządzenia? Czujnik został zaprojektowany do pracy w standardowych warunkach przemysłowych, jednak zawsze należy weryfikować specyfikację dla ekstremalnych środowisk termicznych.
• Czy można go zasilać zarówno prądem AC, jak i DC? Tak, jest to urządzenie uniwersalne AC/DC, co redukuje koszty magazynowe, gdyż jeden model pasuje do różnych standardów zasilania.
