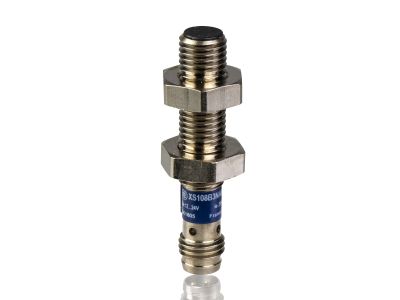

Czujnik indukcyjny XS1 M8 L42mm mosiądz Sn 2mm 12-24VDC M8, XS1 M8 | XS108B3PAM8 Telemecanique Sensors

Opis i Kluczowe Cechy

Czujnik indukcyjny XS108B3PAM8 z serii OsiSense XS to zaawansowane rozwiązanie detekcyjne od renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się cylindryczną, gwintowaną obudową o rozmiarze M8 i całkowitej długości 42 mm, co pozwala na montaż w miejscach o ograniczonej przestrzeni roboczej. Wykonanie z wysokiej jakości metalu (mosiądz) gwarantuje odporność mechaniczną oraz długowieczność w trudnych warunkach przemysłowych.

• Zasięg działania (Sn): Nominalna strefa działania wynosi 2 mm, co umożliwia precyzyjne wykrywanie elementów metalowych bez bezpośredniego kontaktu fizycznego.
• Konfiguracja wyjścia: Czujnik posiada wyjście typu PNP z funkcją styku 1NO (normalnie otwarty), co jest standardem w nowoczesnych systemach sterowania PLC.
• Napięcie zasilania: Szeroki zakres napięcia roboczego od 12V do 24V DC zapewnia elastyczność w projektowaniu układów automatyki.
• Stopień ochrony: Podwójna certyfikacja IP65 oraz IP67 zgodnie z normą IEC 60529 potwierdza pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie i silne strumienie cieczy.
• Złącze M8: Zastosowanie konektora M8 znacząco skraca czas wymiany czujnika i eliminuje błędy połączeniowe charakterystyczne dla zacisków śrubowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co czyni go bezpiecznym wyborem dla integratorów systemów. Zgodność z normą IEC 60529 w zakresie stopni ochrony IP65 i IP67 gwarantuje niezawodną pracę w środowiskach o wysokim zapyleniu i wilgotności. Urządzenie spełnia standardy kompatybilności elektromagnetycznej oraz bezpieczeństwa wymagane w sektorze automatyki przemysłowej.

Zastosowanie

Czujnik indukcyjny XS1 M8 znajduje szerokie zastosowanie w systemach dyskretnego sterowania procesami. Jest idealnym rozwiązaniem do:

• Monitorowania pozycji ruchomych części maszyn w liniach produkcyjnych.
• Zliczania elementów metalowych na przenośnikach taśmowych.
• Wykrywania obecności narzędzi w centrach obróbczych CNC.
• Systemów pozycjonowania w robotyce i manipulatorach przemysłowych.
• Kontroli krańcowej w układach transportu wewnętrznego.

Wskazówki Montażowe

Podczas instalacji czujnika XS108B3PAM8 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Czujnik należy zamontować w otworze M8, dbając o to, aby czoło czujnika nie było narażone na uderzenia mechaniczne.
• Moment dokręcania: Należy stosować zalecany moment dokręcania nakrętek kontrujących, aby uniknąć odkształcenia mosiężnej obudowy.
• Podłączenie elektryczne: Wykorzystanie 3-przewodowej metody okablowania z konektorem M8 wymaga użycia odpowiedniego przewodu przyłączeniowego (patchcordu). Należy upewnić się, że polaryzacja zasilania DC jest zgodna ze schematem (brązowy: +, niebieski: -, czarny: wyjście sygnałowe).
• Strefa wolna od metalu: W przypadku montażu wpuszczanego należy zachować odpowiednie odległości od sąsiednich elementów metalowych, aby uniknąć zakłóceń pola magnetycznego.

FAQ

• Czy czujnik wykrywa materiały inne niż metal? Nie, czujniki indukcyjne serii XS1 reagują wyłącznie na obiekty metalowe (ferromagnetyczne i nieferromagnetyczne).
• Jaki jest typ wyjścia w tym modelu? Jest to wyjście dyskretne typu PNP, co oznacza, że po wykryciu obiektu na wyjściu pojawia się potencjał dodatni zasilania.
• Czy czujnik wymaga specjalnej konserwacji? Dzięki brakowi części ruchomych i wysokiemu stopniu ochrony IP, czujnik jest praktycznie bezobsługowy. Zaleca się jedynie okresowe sprawdzanie czystości czoła czujnika w środowiskach silnie zabrudzonych olejami lub opiłkami.
