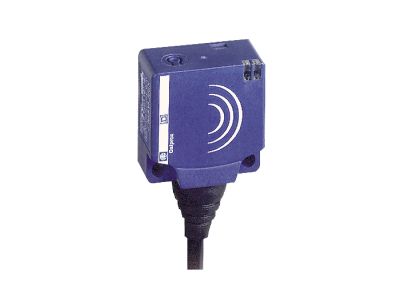

Czujnik indukcyjny płaski z wyjściem PNP 1NO, 12/24V DC, kabel 2m OsiSense XS | XS7E1A1PAL2 Telemecanique Sensors

Opis i Kluczowe Cechy

Czujnik indukcyjny OsiSense XS o numerze katalogowym XS7E1A1PAL2 to zaawansowane rozwiązanie detekcyjne od renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się płaską konstrukcją obudowy, co czyni je idealnym wyborem do aplikacji o ograniczonej przestrzeni montażowej, gdzie tradycyjne czujniki cylindryczne nie znajdują zastosowania. Wykorzystanie technologii indukcyjnej pozwala na bezdotykowe wykrywanie elementów metalowych, co eliminuje zużycie mechaniczne i znacząco wydłuża żywotność komponentu w układach automatyki przemysłowej.

• Wyjście binarne PNP: Czujnik posiada wyjście typu PNP z funkcją styku normalnie otwartego (1NO), co umożliwia bezpośrednią współpracę z większością sterowników PLC stosowanych w nowoczesnych systemach sterowania.
• Napięcie zasilania: Szeroki zakres napięcia roboczego od 12V do 24V DC zapewnia elastyczność w projektowaniu układów zasilania prądem stałym.
• Zintegrowany przewód: Fabrycznie zamontowany kabel o długości 2 metrów pozwala na szybkie podłączenie bez konieczności stosowania dodatkowych konektorów, co redukuje koszty instalacji.
• Trwałość i niezawodność: Solidna konstrukcja serii OsiSense gwarantuje stabilną pracę nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania. Czujnik spełnia wymagania dyrektyw unijnych potwierdzonych znakiem CE. Konstrukcja urządzenia zapewnia odpowiedni stopień ochrony IP, chroniąc układ elektroniczny przed wnikaniem pyłu oraz wilgoci, co jest kluczowe w środowiskach produkcyjnych narażonych na zanieczyszczenia procesowe.

Zastosowanie

Dzięki swojej płaskiej geometrii, czujnik XS7E1A1PAL2 znajduje szerokie zastosowanie w wielu gałęziach przemysłu. Jest szczególnie ceniony w budowie maszyn, gdzie precyzyjne pozycjonowanie elementów ruchomych jest krytyczne dla ciągłości procesu. Idealnie sprawdza się w:

• Systemach transportu bliskiego i przenośnikach taśmowych do wykrywania obecności detali.
• Maszynach pakujących, gdzie przestrzeń robocza jest mocno ograniczona.
• Układach zrobotyzowanych jako czujnik krańcowy lub bazujący.
• Przemyśle motoryzacyjnym przy kontroli położenia oprzyrządowania montażowego.

Wskazówki Montażowe

Podczas instalacji czujnika indukcyjnego XS7E1A1PAL2 należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić jego optymalne działanie:

• Pozycjonowanie: Ze względu na płaską obudowę, czujnik należy montować na sztywnej powierzchni, unikając naprężeń mechanicznych, które mogłyby uszkodzić strukturę urządzenia.
• Podłączenie elektryczne: Należy ściśle przestrzegać schematu kolorystycznego żył przewodu (zazwyczaj brązowy dla +, niebieski dla - oraz czarny dla sygnału wyjściowego), aby uniknąć uszkodzenia tranzystora wyjściowego.
• Strefa wolna od metalu: Należy zachować odpowiednie odstępy od sąsiednich elementów metalowych, aby uniknąć zakłóceń pola magnetycznego i fałszywych odczytów.
• Moment dokręcania: Śruby montażowe powinny być dokręcone z odpowiednią siłą, zapobiegającą poluzowaniu się czujnika pod wpływem wibracji maszyny.

FAQ

• Czy czujnik może wykrywać materiały inne niż metal? Nie, czujniki indukcyjne są przeznaczone wyłącznie do detekcji obiektów metalowych (ferromagnetycznych i kolorowych).
• Jaka jest długość fabrycznego przewodu? Urządzenie jest wyposażone w zintegrowany kabel o długości 2 metrów.
• Czy wyjście PNP 1NO oznacza, że czujnik podaje sygnał po wykryciu obiektu? Tak, funkcja 1NO (Normalnie Otwarty) oznacza, że w stanie spoczynku obwód jest otwarty, a po wykryciu metalu następuje zamknięcie obwodu i podanie potencjału dodatniego na wyjście.
• Czy czujnik wymaga dodatkowego wzmacniacza? Nie, jest to czujnik kompaktowy z wbudowaną elektroniką, który generuje sygnał binarny gotowy do odczytu przez sterownik.
