Czujnik indukcyjny M18 z wyjściem PNP 1NO, 12/24V DC, konektor M12 OsiSense XS | XS118BLPAM12 Telemecanique Sensors

Opis i Kluczowe Cechy

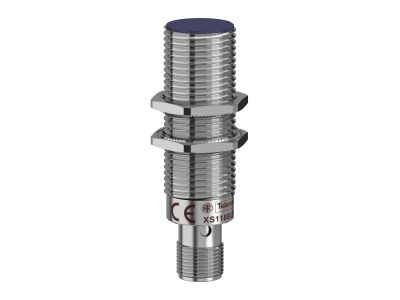

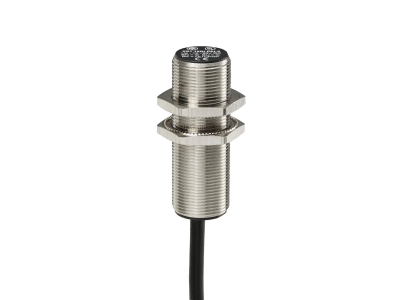

Czujnik indukcyjny XS118BLPAM12 z serii OsiSense XS to zaawansowane rozwiązanie detekcyjne od renomowanego producenta Telemecanique Sensors. Urządzenie charakteryzuje się cylindryczną obudową o średnicy M18, wykonaną z wysokiej jakości materiałów odpornych na trudne warunki przemysłowe. Wyjście typu PNP z funkcją styku normalnie otwartego (1NO) zapewnia bezproblemową integrację z większością sterowników PLC oraz systemów automatyki. Zasilanie w szerokim zakresie napięcia stałego 12/24V DC (z tolerancją roboczą) pozwala na stabilną pracę w różnorodnych układach zasilania. Zastosowanie złącza konektorowego M12 znacząco skraca czas instalacji oraz ułatwia ewentualną wymianę serwisową, eliminując konieczność prowadzenia długich przewodów bezpośrednio do obudowy czujnika.

• Typ wyjścia: PNP 1NO (Normalnie otwarte) zapewnia logiczny sygnał wysoki po wykryciu obiektu.
• Obudowa M18: Standardowy gwint metryczny ułatwia montaż w typowych uchwytach i otworach maszynowych.
• Złącze M12: 4-pinowe złącze męskie gwarantuje pewne połączenie elektryczne i wysoką szczelność.
• Technologia indukcyjna: Bezdotykowa detekcja obiektów metalowych eliminuje zużycie mechaniczne elementu pomiarowego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów w aplikacjach przemysłowych. Czujnik posiada certyfikację CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego. Wysoki stopień ochrony IP zapewnia odporność na wnikanie pyłu oraz cieczy, co jest kluczowe w środowiskach, gdzie występują chłodziwa, oleje lub zapylenie procesowe. Urządzenie spełnia również wymogi normy IEC 60947-5-2 dotyczącej aparatury sterowniczej niskiego napięcia.

Zastosowanie

Czujnik indukcyjny OsiSense XS znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych oraz maszynach OEM. Jest idealnym rozwiązaniem do systemów pozycjonowania elementów metalowych, zliczania detali na transporterach oraz monitorowania stanów krańcowych ruchomych części maszyn. Dzięki swojej wytrzymałości, model ten jest często wybierany do pracy w przemyśle motoryzacyjnym, spożywczym (w strefach suchych) oraz w budowie maszyn pakujących. Może służyć jako element sprzężenia zwrotnego dla sterowników PLC, informując o obecności palet, narzędzi lub komponentów stalowych.

Wskazówki Montażowe

Podczas instalacji czujnika XS118BLPAM12 należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić jego długowieczność i precyzję działania:

• Moment dokręcania: Należy stosować się do zaleceń producenta dotyczących siły dokręcania nakrętek montażowych, aby nie uszkodzić gwintowanej obudowy.
• Strefa wolna od metalu: W przypadku czujników wbudowanych (czoło zabudowane), należy zachować minimalne odstępy od sąsiednich elementów metalowych zgodnie z kartą katalogową, aby uniknąć fałszywych wzbudzeń.
• Podłączenie elektryczne: Przed podłączeniem złącza M12 należy upewnić się, że zasilanie jest odłączone. Należy zweryfikować polaryzację (brązowy: +, niebieski: -, czarny: wyjście sygnałowe).
• Ochrona kabla: Przewód przyłączeniowy M12 powinien być prowadzony w sposób uniemożliwiający jego nadmierne zginanie lub narażenie na uszkodzenia mechaniczne.

FAQ

1. Czy czujnik wykrywa obiekty wykonane z tworzyw sztucznych?
Nie, czujniki indukcyjne reagują wyłącznie na obiekty metalowe (ferromagnetyki i metale kolorowe, przy czym dla metali kolorowych zasięg działania może ulec zmniejszeniu).

2. Jaki jest typ złącza w tym modelu?
Model XS118BLPAM12 wyposażony jest w standardowe złącze męskie M12, 4-pinowe, co pozwala na szybkie podłączenie za pomocą gotowych przewodów konfekcjonowanych.

3. Czy czujnik posiada sygnalizację stanu pracy?
Tak, większość czujników z serii OsiSense XS posiada wbudowaną diodę LED, która informuje operatora o wykryciu obiektu i stanie wyjścia, co znacznie ułatwia diagnostykę na obiekcie.
