Czujnik indukcyjny M18, 3-przewodowy, 10-30VDC, wyj. PNP NO, zakres detekcji 8mm, BI8-M18-AP6X-H1141 | 46150 Turck

Opis i Kluczowe Cechy

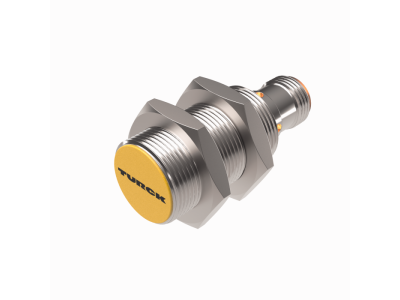

Czujnik indukcyjny BI8-M18-AP6X-H1141 renomowanej marki TURCK to zaawansowane urządzenie detekcyjne zaprojektowane do pracy w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się cylindryczną obudową o gwincie M18, wykonaną z wysokiej jakości mosiądzu chromowanego, co zapewnia doskonałą odporność mechaniczną oraz ochronę przed korozją. Zasięg detekcji wynoszący 8 mm pozwala na precyzyjne wykrywanie obiektów metalowych bez konieczności bezpośredniego kontaktu fizycznego, co znacząco wydłuża żywotność zarówno czujnika, jak i elementów roboczych maszyny.

• Napięcie zasilania: Szeroki zakres od 10 do 30 VDC umożliwia integrację z większością standardowych systemów sterowania PLC.
• Wyjście PNP NO: Konfiguracja wyjścia typu normalnie otwarte (Normally Open) w logice PNP ułatwia bezpośrednie sterowanie wejściami sterowników przemysłowych.
• Konstrukcja czoła: Czoło wbudowane (zabudowane) pozwala na montaż czujnika równo z powierzchnią montażową, co chroni go przed uszkodzeniami mechanicznymi.

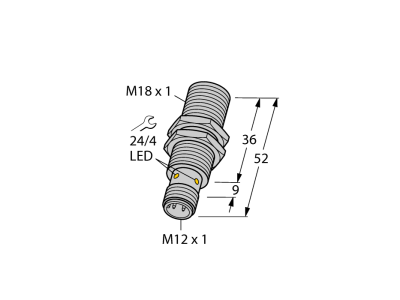

• Złącze M12: Standardowe przyłącze wtykowe H1141 (M12 x 1) gwarantuje szybką wymianę urządzenia i pewność połączenia elektrycznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Posiada wysoki stopień ochrony IP67, co oznacza całkowitą pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki temu czujnik BI8-M18-AP6X-H1141 może pracować w miejscach narażonych na działanie chłodziw, olejów oraz wilgoci, co jest standardem w branży obróbki metali i automotive.

Zastosowanie

Czujnik indukcyjny TURCK znajduje szerokie zastosowanie w systemach automatyki przemysłowej. Jest idealnym rozwiązaniem do monitorowania pozycji elementów ruchomych w maszynach, zliczania detali na liniach produkcyjnych oraz w układach kontroli krańcowej. Dzięki stabilnemu zakresowi roboczemu 8 mm, urządzenie doskonale sprawdza się w aplikacjach, gdzie wymagana jest wysoka powtarzalność przełączeń oraz odporność na zakłócenia zewnętrzne. Wykorzystywany jest powszechnie w transporterach, prasach hydraulicznych oraz robotach spawalniczych.

Wskazówki Montażowe

Podczas instalacji czujnika BI8-M18-AP6X-H1141 należy zwrócić uwagę na odpowiedni moment dokręcania nakrętek montażowych, aby nie uszkodzić gwintowanej obudowy M18. Ponieważ jest to czujnik do montażu zabudowanego, może być on osadzony bezpośrednio w metalowej płycie bez wpływu na parametry detekcji. Należy pamiętać o zachowaniu czystości złącza M12 przed wpięciem przewodu sygnałowego. Zaleca się stosowanie ekranowanych przewodów przyłączeniowych w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych, aby zapewnić najwyższą stabilność sygnału wyjściowego.

FAQ

• Czy czujnik posiada sygnalizację stanu pracy? Tak, większość modeli z serii BI8 wyposażona jest w diodę LED informującą o stanie wyjścia, co ułatwia diagnostykę na obiekcie.
• Jaki jest dopuszczalny prąd obciążenia wyjścia? Standardowo dla tego typu czujników TURCK, dopuszczalny prąd obciążenia wynosi do 200 mA, co pozwala na bezpośrednie wysterowanie przekaźnika pomocniczego.
• Czy urządzenie jest odporne na zwarcia? Tak, czujnik posiada wbudowane zabezpieczenie przed zwarciem oraz zabezpieczenie przed odwrotną polaryzacją zasilania.
