Czujnik indukcyjny M12, 3-przewodowy, 10-30VDC, wyj. PNP NO, zakres detekcji 4mm, BI4-M12-AP6X-H1141 | 46070 Turck

Opis i Kluczowe Cechy

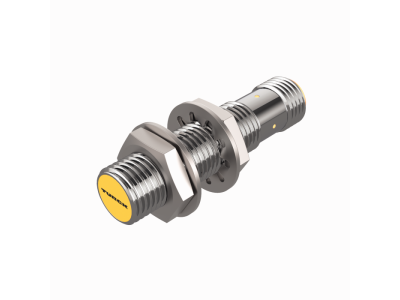

Czujnik indukcyjny BI4-M12-AP6X-H1141 renomowanej marki TURCK to zaawansowane urządzenie detekcyjne zaprojektowane do pracy w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się cylindryczną obudową o gwincie M12, wykonaną z wysokiej jakości mosiądzu chromowanego, co zapewnia doskonałą odporność mechaniczną oraz ochronę przed korozją. Czujnik oferuje znamionowy zakres detekcji wynoszący 4 mm, co pozwala na precyzyjne wykrywanie obiektów metalowych bez konieczności bezpośredniego kontaktu fizycznego.

• Konfiguracja wyjściowa: Wyjście typu PNP z funkcją styku normalnie otwartego (NO) umożliwia łatwą integrację z większością sterowników PLC stosowanych w automatyce.
• Napięcie zasilania: Szeroki zakres napięcia roboczego od 10 do 30 VDC gwarantuje stabilną pracę nawet przy wahaniach w sieci zasilającej prądu stałego.
• Sygnalizacja LED: Wbudowana dioda LED o wysokiej jasności pozwala na natychmiastową weryfikację stanu przełączenia, co znacząco ułatwia diagnostykę i uruchomienie układu.

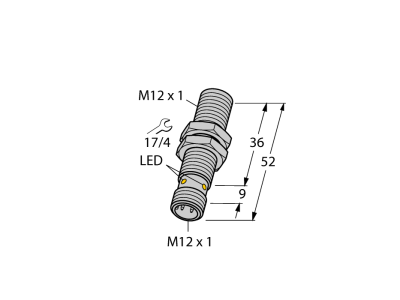

• Złącze M12: Standardowe połączenie wtykowe H1141 (M12 x 1) zapewnia szybki montaż i minimalizuje ryzyko błędów połączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w sektorze przemysłowym. Wysoki stopień ochrony IP67 gwarantuje pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie, co jest kluczowe w aplikacjach narażonych na działanie chłodziw lub wilgoci. Czujnik spełnia wymagania dyrektyw CE, co potwierdza jego dopuszczenie do obrotu na rynku europejskim jako komponentu bezpiecznego i niezawodnego.

Zastosowanie

Czujnik BI4-M12-AP6X-H1141 znajduje szerokie zastosowanie w systemach automatyki transportowej, liniach montażowych oraz budowie maszyn. Jest idealnym rozwiązaniem do:

• Monitorowania pozycji krańcowych elementów ruchomych maszyn.
• Zliczania detali metalowych na przenośnikach taśmowych.
• Kontroli obecności narzędzi w centrach obróbczych CNC.
• Weryfikacji domknięcia osłon i rygli w systemach bezpieczeństwa procesowego.

Wskazówki Montażowe

Podczas instalacji czujnika BI4-M12-AP6X-H1141 należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż wbudowany: Konstrukcja czujnika pozwala na montaż czoła równo z powierzchnią metalową (montaż zabudowany), co chroni sensor przed uszkodzeniami mechanicznymi.
• Moment dokręcania: Maksymalny moment dokręcania nakrętek montażowych wynosi 10 Nm. Przekroczenie tej wartości może doprowadzić do odkształcenia obudowy i uszkodzenia wewnętrznych układów elektronicznych.
• Podłączenie elektryczne: Należy stosować ekranowane przewody sygnałowe w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych, aby zapewnić czystość sygnału wyjściowego.
• Strefa wolna: Mimo możliwości zabudowy, zaleca się zachowanie minimalnych odstępów od sąsiednich czujników indukcyjnych, aby uniknąć wzajemnego wpływu pól magnetycznych.

FAQ

1. Czy czujnik BI4-M12-AP6X-H1141 wykrywa metale kolorowe?
Tak, czujniki indukcyjne wykrywają wszystkie metale przewodzące prąd, jednak należy pamiętać o współczynniku redukcji (np. dla aluminium zasięg może być mniejszy niż nominalne 4 mm dla stali).

2. Jaki typ przewodu jest wymagany do podłączenia?
Czujnik posiada złącze męskie M12 (4-pinowe). Wymagany jest standardowy przewód żeński M12, najlepiej 3- lub 4-żyłowy.

3. Czy urządzenie posiada zabezpieczenie przed zwarciem?
Tak, nowoczesne czujniki TURCK z serii AP6X posiadają wbudowane zabezpieczenia przed zwarciem oraz odwrotną polaryzacją, co chroni elektronikę przed błędami instalacyjnymi.
