Czujnik ciśnienia 16 BAR 24V 4-20MA PNP | XMLR016G1P25 Telemecanique Sensors

Opis i Kluczowe Cechy

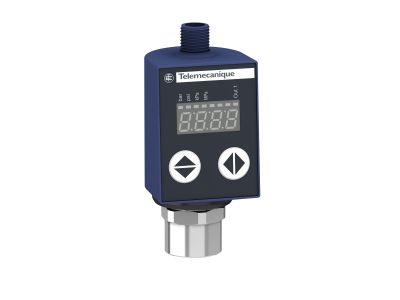

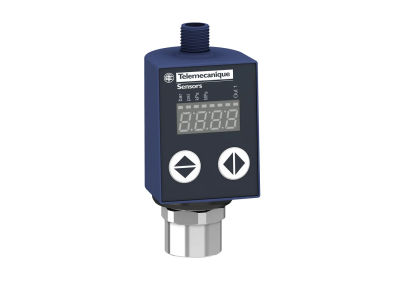

Elektroniczny czujnik ciśnienia XMLR016G1P25 od renomowanego producenta Telemecanique Sensors to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o precyzyjnym monitorowaniu mediów w instalacjach przemysłowych. Urządzenie charakteryzuje się zakresem pomiarowym wynoszącym do 16 bar, co pozwala na bezpieczną i stabilną pracę w średniociśnieniowych układach hydraulicznych oraz pneumatycznych. Wyposażenie czujnika w podwójny system wyjściowy — analogowy sygnał prądowy w standardzie 4-20 mA oraz jedno wyjście dyskretne typu PNP — umożliwia jednoczesne przesyłanie danych procesowych do sterowników PLC oraz bezpośrednie sterowanie elementami wykonawczymi, takimi jak zawory czy styczniki. Zasilanie napięciem znamionowym 24V DC zapewnia pełną kompatybilność ze standardowymi systemami automatyki. Zintegrowany, czytelny wyświetlacz cyfrowy pozwala na bieżącą kontrolę parametrów bezpośrednio na obiekcie, co znacząco ułatwia diagnostykę.

• Zakres pomiarowy: 0...16 bar (0...1,6 MPa) gwarantujący szerokie spektrum zastosowań.
• Wyjście analogowe: 4-20 mA o wysokiej odporności na zakłócenia elektromagnetyczne.
• Wyjście binarne: 1 x PNP z możliwością precyzyjnej konfiguracji punktu przełączania i histerezy.
• Przyłącze procesowe: Gwint wewnętrzny G 1/4 wykonany ze stali nierdzewnej 316L.
• Złącze elektryczne: Standardowe M12, 4-pinowe, zapewniające szybki i pewny montaż.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami przemysłowymi. Posiada certyfikację CE oraz UL, co potwierdza jego bezpieczeństwo i dopuszczenie do użytku na rynkach międzynarodowych. Stopień ochrony IP65 oraz IP67 zapewnia całkowitą pyłoszczelność oraz odporność na silne strumienie wody i krótkotrwałe zanurzenie, co jest kluczowe w trudnych warunkach środowiskowych hal produkcyjnych. Urządzenie spełnia również wymogi dyrektywy RoHS, ograniczającej stosowanie substancji niebezpiecznych w sprzęcie elektronicznym.

Zastosowanie

Czujnik XMLR016G1P25 znajduje szerokie zastosowanie w nowoczesnej inżynierii procesowej. Jest idealnym rozwiązaniem do monitorowania ciśnienia olejów hydraulicznych, płynów chłodzących, sprężonego powietrza oraz gazów niekorozyjnych. Doskonale sprawdza się w maszynach do formowania wtryskowego, prasach hydraulicznych, systemach smarowania oraz w układach pompowych, gdzie wymagana jest wysoka powtarzalność pomiaru i niezawodność w trybie pracy ciągłej.

Wskazówki Montażowe

Podczas instalacji czujnika należy zwrócić szczególną uwagę na prawidłowe uszczelnienie przyłącza procesowego G 1/4, stosując uszczelki kompatybilne z medium procesowym. Moment dokręcania powinien być dobrany tak, aby zapewnić szczelność bez ryzyka uszkodzenia gwintu. Dzięki obrotowej obudowie (możliwość obrotu o 300 stopni), wyświetlacz można ustawić w pozycji gwarantującej optymalną widoczność dla operatora. Podłączenie elektryczne należy wykonać przy użyciu ekranowanego przewodu z wtykiem M12, co zminimalizuje wpływ zewnętrznych pól magnetycznych na sygnał analogowy 4-20 mA.

FAQ

• Czy czujnik wymaga zewnętrznego zasilacza? Tak, urządzenie wymaga stabilnego zasilania 24V DC (zakres dopuszczalny zazwyczaj od 18 do 33V DC).
• Czy można zmienić jednostki wyświetlania ciśnienia? Tak, menu konfiguracyjne pozwala na wybór jednostek takich jak bar, psi, kPa lub MPa, co ułatwia adaptację do lokalnych standardów.
• Czy wyjście PNP jest zabezpieczone przed zwarciem? Tak, wyjścia dyskretne w czujnikach serii XMLR posiadają wbudowane zabezpieczenia przeciwzwarciowe oraz ochronę przed odwrotną polaryzacją.
