Czujnik bezpieczeństwa Jokab Safety z wyjściem DYNlink, 24VDC, IP69K, Adam DYN-Info M12-5 | 2TLA020051R5100 ABB

Opis i Kluczowe Cechy

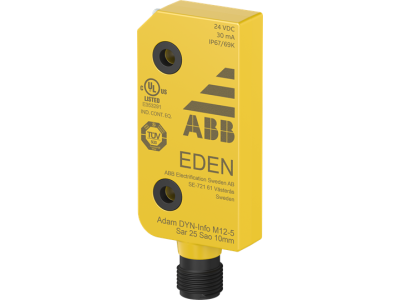

Czujnik bezpieczeństwa Adam DYN-Info M12-5, będący częścią innowacyjnego systemu Eden od renomowanego producenta ABB (Jokab Safety), to zaawansowane urządzenie przeznaczone do bezdotykowej detekcji osłon maszynowych. Wykorzystanie technologii DYNlink pozwala na szeregowe łączenie wielu czujników przy zachowaniu najwyższego poziomu bezpieczeństwa, co znacząco redukuje koszty okablowania oraz upraszcza architekturę systemu sterowania. Urządzenie pracuje przy napięciu zasilania 24VDC i charakteryzuje się wyjątkową odpornością na trudne warunki środowiskowe dzięki klasie szczelności IP69K.

• Bezdotykowa technologia: Brak kontaktu mechanicznego między czujnikiem Adam a aktywatorem Eva eliminuje zużycie fizyczne komponentów, co przekłada się na długowieczność i niezawodność systemu.
• Wyjście DYNlink: Zintegrowane wyjście sygnałowe i informacyjne umożliwia precyzyjną diagnostykę stanu urządzenia.
• Kompaktowa konstrukcja: Niewielkie wymiary oraz możliwość montażu w pełnym zakresie 360° pozwalają na instalację w miejscach o ograniczonej przestrzeni.
• Złącze M12-5: Standardowe 5-pinowe złącze męskie M12 zapewnia szybkie i pewne połączenie elektryczne, minimalizując ryzyko błędów montażowych.
• Akcesoria w zestawie: Komplet zawiera cztery płytki dystansowe DA 1B oraz cztery pierścienie dystansowe DA 2B, co ułatwia precyzyjne pozycjonowanie czujnika względem aktywatora.

Zgodność z Normami

System Eden, w skład którego wchodzi czujnik Adam DYN-Info, został zaprojektowany z myślą o spełnieniu najbardziej rygorystycznych wymagań bezpieczeństwa przemysłowego. Urządzenie posiada aprobatę UL, co potwierdza jego dopuszczenie do użytku na rynkach USA i Kanady. Wysoki stopień ochrony IP69K gwarantuje pełną pyłoszczelność oraz odporność na zalanie strumieniem wody pod wysokim ciśnieniem i o wysokiej temperaturze, co jest kluczowe w branżach wymagających częstego mycia maszyn środkami chemicznymi.

Zastosowanie

Czujnik Adam DYN-Info znajduje szerokie zastosowanie w nowoczesnych systemach automatyki, gdzie kluczowe jest monitorowanie położenia drzwi, klap oraz osłon bezpieczeństwa. Dzięki swojej odporności i precyzji, idealnie sprawdza się w:

• Przemyśle spożywczym i farmaceutycznym (ze względu na normę IP69K).
• Liniach montażowych w przemyśle motoryzacyjnym.
• Zrobotyzowanych gniazdach produkcyjnych.
• Maszynach pakujących o wysokiej dynamice pracy.

Wskazówki Montażowe

Instalacja czujnika Adam DYN-Info M12-5 powinna być przeprowadzona zgodnie z poniższymi wytycznymi, aby zapewnić optymalne działanie systemu:

• Pozycjonowanie: Wykorzystaj dołączone płytki dystansowe DA 1B i pierścienie DA 2B, aby zachować odpowiedni dystans roboczy między czujnikiem a aktywatorem Eva.
• Orientacja: Dzięki elastyczności montażu 360°, czujnik może być montowany w dowolnej orientacji, jednak należy upewnić się, że powierzchnie aktywne są skierowane ku sobie.
• Podłączenie: Należy stosować ekranowane przewody ze złączem M12-5, aby zapewnić stabilną transmisję sygnału DYNlink i uniknąć zakłóceń elektromagnetycznych.
• Moment dokręcania: Podczas montażu mechanicznego należy zachować umiarkowany moment dokręcania śrub, aby nie uszkodzić polimerowej obudowy czujnika.

FAQ

• Czy czujnik Adam może pracować samodzielnie? Nie, do stworzenia pełnego systemu bezpieczeństwa Eden niezbędny jest aktywator Eva, który montuje się na ruchomej części osłony.
• Co oznacza stopień ochrony IP69K? Oznacza to, że czujnik jest całkowicie odporny na wnikanie pyłu oraz na działanie wody pod wysokim ciśnieniem (do 100 bar) i w wysokiej temperaturze (do 80°C).
• Czy wyjście DYNlink jest kompatybilne ze standardowymi sterownikami PLC? Wyjście DYNlink jest dedykowane do współpracy z modułami bezpieczeństwa Vital lub sterownikami bezpieczeństwa Pluto od ABB, które potrafią interpretować dynamiczny sygnał bezpieczeństwa.
