Czujka dymu i ciepła do systemów alarmowych, TSD-1 | TSD-1 Satel

Opis i Kluczowe Cechy

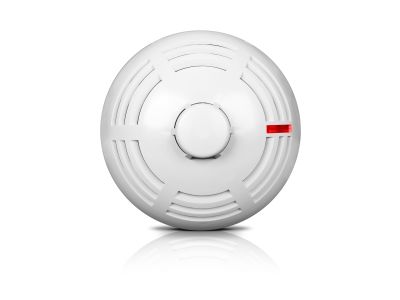

Czujka TSD-1 to zaawansowane urządzenie punktowe zaprojektowane przez firmę SATEL, którego nadrzędnym celem jest wykrywanie wczesnego stadium pożaru. Urządzenie charakteryzuje się hybrydową konstrukcją, łączącą fotoelektryczny detektor dymu widzialnego z nadmiarowo-różniczkowym sensorem temperatury. Dzięki takiemu rozwiązaniu, czujka reaguje zarówno na dym, jak i na gwałtowny wzrost temperatury, co znacząco podnosi poziom bezpieczeństwa w chronionym obiekcie.

• Unikalna komora Swirl: Specjalnie zaprojektowana konstrukcja komory pomiarowej przyspiesza napływ dymu do sensora, co skraca czas reakcji urządzenia.
• Filtr Hexamesh: Wykonany ze stali nierdzewnej precyzyjny filtr zabezpiecza wnętrze czujki przed owadami oraz zabrudzeniami, co minimalizuje ryzyko wystąpienia fałszywych alarmów.
• Konfigurowalny tryb pracy: Za pomocą wbudowanych mikroprzełączników (DIP-switch) instalator może wybrać tryb pracy: tylko dym, tylko ciepło lub tryb multisensorowy.
• Zintegrowane rezystory parametryczne: Wbudowane rezystory końca linii (2EOL) ułatwiają integrację z systemami alarmowymi, eliminując konieczność stosowania zewnętrznych elementów rezystancyjnych.
• Sygnalizacja zabrudzenia: Urządzenie monitoruje stan komory optycznej i informuje o konieczności przeprowadzenia konserwacji, co jest kluczowe dla zachowania ciągłości ochrony.

Zgodność z Normami

Czujka TSD-1 została poddana rygorystycznym testom i posiada certyfikat wydany przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej (CNBOP). Urządzenie spełnia wymagania europejskich norm zharmonizowanych, co jest gwarancją niezawodności w systemach bezpieczeństwa pożarowego:

• EN 54-7: Norma dotycząca czujek dymu pracujących w oparciu o światło rozproszone, światło przechodzące lub jonizację.
• EN 54-5: Norma określająca wymagania dla czujek ciepła, potwierdzająca skuteczność detekcji termicznej.
• Stopień ochrony IP20: Zapewnia ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Dzięki uniwersalnemu zasilaniu napięciem stałym 12 V, czujka TSD-1 znajduje szerokie zastosowanie w systemach sygnalizacji włamania i napadu (SSWiN). Jest idealnym rozwiązaniem dla obiektów mieszkalnych, biurowych oraz magazynowych. Możliwość wyboru rodzaju linii (NO, NC, 2EOL) sprawia, że urządzenie jest kompatybilne z praktycznie każdą centralą alarmową dostępną na rynku. Tryb multisensorowy jest szczególnie zalecany w miejscach, gdzie pożar może rozwijać się w sposób bezpłomieniowy lub gwałtowny.

Wskazówki Montażowe

Montaż czujki TSD-1 jest intuicyjny dzięki zastosowaniu dedykowanej podstawy montażowej, która ułatwia prowadzenie przewodów i szybkie wpięcie głowicy czujki. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Lokalizacja: Czujkę należy montować na suficie, w centralnej części pomieszczenia, z dala od kratek wentylacyjnych i klimatyzatorów, które mogą zakłócać przepływ dymu.
• Konfiguracja: Przed zamknięciem obudowy należy ustawić odpowiedni tryb pracy oraz parametryzację linii za pomocą mikroprzełączników zgodnie ze schematem centrali.
• Okablowanie: Należy stosować przewody o odpowiednim przekroju, zapewniające stabilne zasilanie 12 V DC nawet przy maksymalnym obciążeniu systemu.

FAQ

1. Czy czujka TSD-1 może pracować samodzielnie bez centrali?
Nie, TSD-1 jest czujką systemową wymagającą zasilania 12 V oraz podłączenia do centrali alarmowej lub innego modułu monitorującego, który obsłuży sygnał alarmowy.

2. Jak często należy czyścić filtr Hexamesh?
Częstotliwość konserwacji zależy od zapylenia w pomieszczeniu. Urządzenie posiada wbudowaną funkcję sygnalizacji zabrudzenia komory, która poinformuje o konieczności serwisu.

3. Czy czujka reaguje na parę wodną?
Jak każda czujka optyczna, TSD-1 może zareagować na gęstą parę wodną, dlatego nie zaleca się jej montażu w bezpośrednim sąsiedztwie łazienek lub kuchni w miejscach narażonych na silne zaparowanie.
