Czterobiegunowy modułowy blok rozdzielczy ShNK 4x15 szary | 85144002 Simet

Opis i Kluczowe Cechy

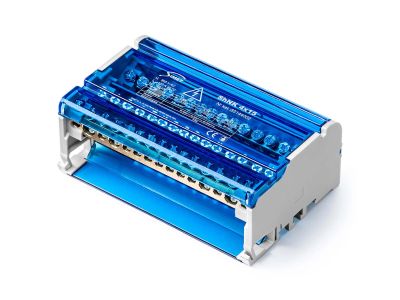

Czterobiegunowy modułowy blok rozdzielczy ShNK 4x15 marki SIMET to zaawansowane rozwiązanie przeznaczone do profesjonalnego rozdziału energii elektrycznej wewnątrz szaf sterowniczych i rozdzielnic niskiego napięcia. Urządzenie charakteryzuje się solidną konstrukcją opartą na czterech odizolowanych szynach mosiężnych, z których każda posiada 15 otworów przyłączeniowych. Pozwala to na uporządkowane i bezpieczne rozgałęzienie przewodów fazowych oraz neutralnych w układach wielofazowych. Obudowa wykonana z wysokiej jakości tworzywa izolacyjnego w kolorze szarym zapewnia odpowiednią sztywność dielektryczną oraz odporność na uszkodzenia mechaniczne. Dzięki kompaktowej budowie modułowej, blok zajmuje minimalną przestrzeń na szynie montażowej, co jest kluczowe w gęsto upakowanych systemach automatyki.

• Cztery niezależne tory prądowe umożliwiające obsługę pełnego układu trójfazowego z przewodem N.
• 15 punktów zaciskowych na każdy biegun, co daje łącznie 60 punktów przyłączeniowych w jednym module.
• Solidne zaciski śrubowe gwarantujące trwały styk elektryczny i minimalizację rezystancji przejścia.
• Transparentna pokrywa (zależnie od konfiguracji osprzętu) lub pełna izolacja międzybiegunowa zwiększająca bezpieczeństwo obsługi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroenergetycznej. Blok rozdzielczy ShNK 4x15 spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jego przydatność do pracy w przemysłowych instalacjach niskiego napięcia jako niezawodna złączka listwowa do przewodów miedzianych. Zastosowane materiały izolacyjne są samogasnące i wolne od halogenów, co wpisuje się w nowoczesne standardy ochrony przeciwpożarowej budynków i obiektów przemysłowych.

Zastosowanie

Blok rozdzielczy SIMET znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest wysoka estetyka montażu oraz przejrzystość instalacji. Jest idealnym wyborem dla:

• Prefabrykatorów rozdzielnic elektrycznych budownictwa mieszkaniowego i komercyjnego.
• Inżynierów utrzymania ruchu przy modernizacji systemów zasilania maszyn.
• Instalatorów systemów fotowoltaicznych do łączenia obwodów prądu przemiennego.
• Wykonawców instalacji inteligentnego domu, gdzie wymagana jest duża liczba odejść zasilających.

Wskazówki Montażowe

Montaż bloku ShNK 4x15 jest intuicyjny i szybki dzięki uniwersalnemu systemowi mocowania. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co pozwala na błyskawiczne osadzenie go w rozdzielnicy bez użycia specjalistycznych narzędzi. Podczas instalacji należy zwrócić szczególną uwagę na odpowiednie odizolowanie końcówek przewodów oraz zastosowanie tulejek zaciskowych w przypadku linek miedzianych. Zaleca się przestrzeganie nominalnych momentów dokręcania śrub zaciskowych, aby zapobiec przegrzewaniu się styków pod obciążeniem. Odpowiednie rozmieszczenie przewodów w 15 otworach każdego bieguna pozwala na zachowanie przejrzystości i ułatwia późniejsze prace serwisowe lub pomiarowe.

FAQ

• Czy blok można montować pionowo? Tak, konstrukcja zatrzasku na szynę DIN pozwala na montaż zarówno w poziomie, jak i w pionie, pod warunkiem zachowania odpowiednich odstępów izolacyjnych.
• Jakie przewody można podłączyć do zacisków? Blok jest przystosowany do współpracy z przewodami miedzianymi typu drut oraz linka (przy zastosowaniu tulejek).
• Czy produkt posiada certyfikat CE? Tak, blok rozdzielczy ShNK 4x15 posiada deklarację zgodności CE i spełnia wszystkie dyrektywy unijne dotyczące osprzętu elektrotechnicznego.
