Człon sprzęgający do bezpośredniego montażu na cewce, DC 24 V, 1NO+1NC, do styczników silnikowych S0 | 3RH2924-1GP11 Siemens

Alternatywny kod produktu: 3RH29241GP11

Opis i Kluczowe Cechy

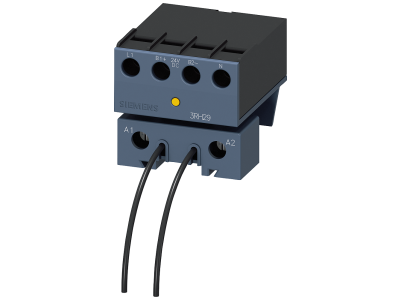

Człon sprzęgający Siemens 3RH2924-1GP11 przeznaczony do bezpośredniego montażu na cewce styczników silnikowych S0 (seria 3RT2.2). Urządzenie wyposażone w jeden zestyk zwierny NO i jeden rozwierny NC, zasilane napięciem stałym DC 24 V. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów. Kompaktowa budowa umożliwia łatwą integrację w układach sterowania i sygnalizacji.

• Napięcie cewki DC 24 V: kompatybilność z typowymi układami sterowania niskonapięciowego, bezpieczna i niezawodna praca w automatyce.
• Zestyk 1NO+1NC: uniwersalna konfiguracja pozwalająca zarówno na załączanie obwodów sterowniczych, jak i sygnalizację stanów przełączeń.
• Przyłącze śrubowe: stabilne i łatwe w montażu połączenie przewodów, zapewniające niską rezystancję styku.
• Montaż bezpośredni na cewce stycznika 3RT2.2: oszczędność miejsca w szafie sterowniczej, brak dodatkowych przewodów między cewką a członem.
• Dedykowany do styczników silnikowych S0: idealne dopasowanie mechaniczne i elektryczne do popularnej serii aparatury Siemens.

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej, co potwierdza oznakowanie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi dla przemysłowych urządzeń sterowniczych.

Zastosowanie

Człon sprzęgający znajduje zastosowanie w rozdzielnicach i szafach sterowniczych jako element rozszerzający funkcjonalność styczników silnikowych S0. Może być używany do:

• Sterowania i sygnalizacji pracy silników oraz innych odbiorników za pośrednictwem stycznika.
• Przekazywania sygnałów zwiernych i rozwiernych do układów PLC, przekaźników pomocniczych lub modułów wejść/wyjść.
• Realizacji obwodów blokad i zabezpieczeń w maszynach oraz liniach produkcyjnych.
• Rozbudowy systemów automatyki budynkowej i przemysłowej w aplikacjach wymagających napięcia stałego 24 V.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Człon montuje się bezpośrednio na przyłączach cewki stycznika 3RT2.2 (zaciski B1/B2) – nie wymaga stosowania szyny TH35, jest integralną częścią stycznika. Przewody łączyć zgodnie ze schematem producenta z zachowaniem odpowiedniego momentu dokręcania śrub (wg dokumentacji). Przekrój przewodów dobrać do prądu obwodu sterowniczego.

FAQ

• Jakie jest napięcie cewki członu sprzęgającego? Napięcie cewki wynosi DC 24 V. Jest to wartość znamionowa podana przez producenta.
• Ile styków posiada ten człon i jakie są ich typy? Człon wyposażony jest w jeden zestyk zwierny (NO) i jeden zestyk rozwierny (NC), co daje konfigurację 1NO+1NC.
• Czy mogę zamontować ten człon na styczniku innych serii niż 3RT2.2? Zgodnie z danymi producenta urządzenie przeznaczone jest wyłącznie do styczników silnikowych S0 (seria 3RT2.2) – montaż na innych stycznikach może być niemożliwy mechanicznie lub elektrycznie niekompatybilny.
