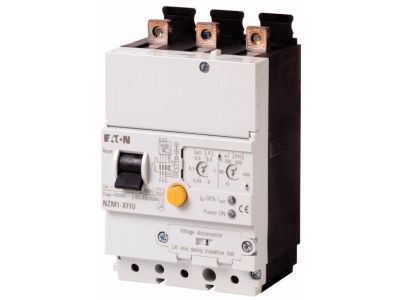

Człon różnicowo-prądowy 3-bieg. 0,03-3A, NZM1-XFIU | 104611 Eaton

Alternatywny kod produktu: NZM1-XFIU

Opis i Kluczowe Cechy

Człon różnicowo-prądowy NZM1-XFIU (symbol 104611) to akcesorium do wyłączników mocy NZM1 oraz wyłączników obciążenia N(S)1, umożliwiające realizację ochrony przeciwporażeniowej w instalacjach niskiego napięcia. Urządzenie oferuje regulowany prąd różnicowy w zakresie 0,03–3 A, co pozwala precyzyjnie dostosować czułość do charakterystyki odbiorników i minimalizować ryzyko zbędnych wyłączeń. Przeznaczone do pracy w sieciach 200–415 V AC 50/60 Hz.

• Regulowany prąd różnicowy IΔn 0,03–3 A: Umożliwia optymalne dopasowanie progu zadziałania do warunków instalacji – od ochrony ludzi (0,03 A) po zabezpieczenie urządzeń w obwodach o podwyższonych prądach upływowych.
• Napięcie sieciowe Ue 200–415 V AC 50/60 Hz: Zapewnia uniwersalność zastosowania w instalacjach trój- i jednofazowych bez konieczności stosowania dodatkowych przekładników.
• Opóźnienie czasowe tv = 10 ms (przy IΔn = 0,03 A): Gwarantuje selektywność z wyłącznikami nadprądowymi i chroni przed niepotrzebnym wyzwoleniem w przypadku krótkotrwałych przepięć.
• Sygnalizacja ostrzegawcza (żółta dioda LED): Informuje o przekroczeniu 30 % ustawionego IΔn – pozwala na wczesne wykrycie pogarszającej się izolacji obwodu.
• Komunikacja stanu wyzwolenia przez łączniki pomocnicze HIAFI: Możliwość dołączenia maksymalnie dwóch łączników (M22-K01 – zwierny / M22-K10 – rozwierny) do przesyłania sygnału do systemów automatyki lub sygnalizacji.

Zgodność z Normami

Człon różnicowo-prądowy NZM1-XFIU spełnia wymagania normy IEC/EN 60947-2 (bez atestu UL/CSA). Produkt posiada certyfikat CE i jest przeznaczony do użytku międzynarodowego w instalacjach przemysłowych i budynkowych.

Zastosowanie

Człon NZM1-XFIU znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa w obwodach z wyłącznikami mocy NZM1 lub wyłącznikami obciążenia N(S)1. Sprawdza się zarówno w instalacjach nowych, jak i modernizowanych.

• Ochrona ludzi przed porażeniem prądem w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej, przemysłowych i mieszkalnych.
• Zabezpieczenie linii kablowych przed skutkami zwarć doziemnych przy jednoczesnej selektywności z zabezpieczeniami nadprądowymi.
• Sygnalizacja wyzwolenia do systemów BMS, PLC lub styczników pomocniczych za pomocą łączników HIAFI.
• Stosowanie w instalacjach trój- i jednofazowych o napięciu 200–415 V AC, np. w maszynach, szafach sterowniczych i liniach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie członu różnicowo-prądowego NZM1-XFIU może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się bezpośrednio w wyłączniku NZM1(-4) lub N(S)1(-4) według dokumentacji producenta. Należy przestrzegać ograniczeń podanych w instrukcji: nie stosować w połączeniu z obudową izolacyjną lub zestawem montażowym z kątownikiem montażowym; w przypadku zastosowania łączników pomocniczych zestyk rozwierny pracuje jak zwierny i odwrotnie; podwójny zestyk jest niedozwolony. W konfiguracji z wyzwalaczami napięcia roboczego lub podnapięciowego oraz wyprzedzającymi łącznikami pomocniczymi nie wolno używać wariantu NZM1-XFI..U. Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną wyłącznika głównego.

FAQ

• Czy ten człon może pracować w instalacji jednofazowej? Tak, przy napięciu 200–415 V AC 50/60 Hz działa poprawnie zarówno w sieciach trój-, jak i jednofazowych.
• Jaki jest czas opóźnienia przy ustawieniu prądu IΔn = 0,03 A? Dla tej nastawy czas opóźnienia tv jest stały i wynosi 10 ms. Dla wyższych wartości IΔn czas opóźnienia nie jest określony w dokumentacji – należy kierować się charakterystyką producenta.
• Czy urządzenie wymaga dodatkowego zasilania pomocniczego? Działanie członu jest zależne od napięcia sieciowego Ue (200–415 V AC). Nie wymaga osobnego zasilania, ale jego funkcje (np. dioda LED) aktywują się tylko po podaniu napięcia na obwód główny.
