Człon łączeniowy EF22GX 1NO do przycisków sterowniczych serii NEF22 i NEK22M | W0-Ł EF22GX Promet

Opis i Kluczowe Cechy

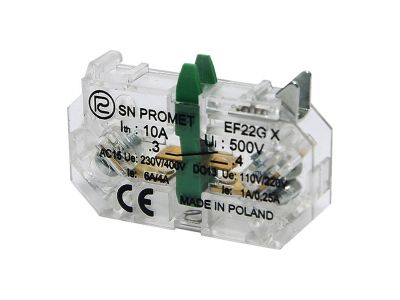

Człon łączeniowy EF22GX to profesjonalny komponent elektroinstalacyjny zaprojektowany przez renomowanego polskiego producenta, firmę PROMET. Jest to element dedykowany do współpracy z przyciskami sterowniczymi oraz przełącznikami z serii NEF22 oraz NEK22M. Wyposażony w jeden styk zwierny (1NO - Normally Open), moduł ten stanowi fundament budowy układów sterowania i sygnalizacji w automatyce przemysłowej.

• Wysoka trwałość mechaniczna: Konstrukcja została zoptymalizowana pod kątem intensywnej eksploatacji w trudnych warunkach przemysłowych, co gwarantuje tysiące cykli łączeniowych bez utraty parametrów przewodzenia.
• Precyzyjne styki: Zastosowanie wysokiej jakości materiałów przewodzących minimalizuje rezystancję przejścia, co zapobiega nadmiernemu nagrzewaniu się elementu podczas pracy pod obciążeniem znamionowym.
• Modułowa budowa: System montażu zatrzaskowego pozwala na szybką rozbudowę konfiguracji styków przycisku, co znacząco skraca czas prefabrykacji szaf sterowniczych.
• Bezpieczeństwo połączeń: Zaciski śrubowe zostały zaprojektowane tak, aby zapewnić pewny docisk przewodu, eliminując ryzyko poluzowania się połączenia pod wpływem drgań maszyn.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Człon łączeniowy EF22GX spełnia wymagania normy PN-EN 60947-5-1, co potwierdza jego przydatność do sterowania stycznikami, przekaźnikami oraz innymi elementami wykonawczymi w obwodach pomocniczych. Posiada certyfikat CE, co jest gwarancją bezpieczeństwa użytkowania na rynku europejskim oraz zgodności z dyrektywami niskonapięciowymi.

Zastosowanie

Człon łączeniowy EF22GX znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Prefabrykacji rozdzielnic: Jako element składowy pulpitów sterowniczych i tablic synoptycznych.
• Utrzymaniu ruchu: Jako niezawodna część zamienna do modernizacji istniejących linii produkcyjnych opartych na osprzęcie serii NEF22.
• Budowie maszyn: W układach start-stop oraz systemach logicznych wymagających fizycznego potwierdzenia stanu przycisku.
• Automatyce budynkowej: W zaawansowanych systemach sterowania oświetleniem lub wentylacją, gdzie wymagana jest przemysłowa trwałość komponentów.

Wskazówki Montażowe

Instalacja członu EF22GX powinna być przeprowadzona przez wykwalifikowany personel. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż do korpusu: Człon należy zatrzasnąć w odpowiednim gnieździe napędu przycisku serii NEF22 lub NEK22M, upewniając się, że mechanizm blokujący zadziałał poprawnie.
• Podłączenie przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego. Przewody typu linka powinny być zakończone tulejkami izolowanymi, co zapobiega rozwarstwianiu się żył i gwarantuje pełną powierzchnię styku w zacisku.
• Moment dokręcania: Śruby zaciskowe należy dokręcać z odpowiednią siłą, aby zapewnić trwałe połączenie elektryczne, unikając jednocześnie zerwania gwintu.
• Konserwacja: W środowiskach o dużym zapyleniu zaleca się okresową kontrolę czystości styków oraz sprawdzenie siły docisku zacisków śrubowych.

FAQ

1. Czy człon EF22GX można łączyć kaskadowo?
Tak, konstrukcja serii NEF22 pozwala na montaż piętrowy członów łączeniowych, co umożliwia realizację złożonych funkcji sterowniczych przy użyciu jednego napędu przycisku.

2. Czy produkt współpracuje z przyciskami innych producentów?
Człon EF22GX jest dedykowany wyłącznie do serii NEF22 i NEK22M marki PROMET. Ze względu na specyficzny system mocowania, nie gwarantuje się kompatybilności z napędami innych marek.

3. Jaka jest różnica między stykiem NO a NC w tym modelu?
Model EF22GX posiada styk NO (zwierny), co oznacza, że w stanie spoczynku obwód jest otwarty, a jego zamknięcie następuje dopiero po naciśnięciu przycisku. Do funkcji wyłączania (np. STOP) należy szukać odpowiednika ze stykiem NC.
