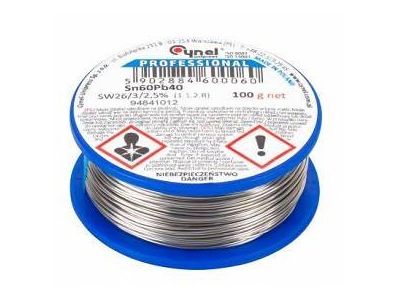

Cyna 1.5mm/100g Sn60Pb40 CYNEL | LUT0109-100 LECHPOL ELECTRONICS

Opis i Kluczowe Cechy

Spoiwo lutownicze S-Sn60Pb40 o średnicy 1,5 mm to profesjonalny stop cynowo-ołowiowy, wyprodukowany w pierwszym wytopie cyny i ołowiu. Dzięki zachowaniu rygorystycznych standardów czystości surowców, produkt charakteryzuje się doskonałą płynnością w stanie płynnym, co jest kluczowe dla precyzyjnych prac serwisowych i produkcyjnych. Średnica drutu wynosząca 1,5 mm pozwala na efektywne dozowanie spoiwa przy lutowaniu większych komponentów przewlekanych (THT) oraz złączy, gdzie wymagana jest większa objętość materiału dla zapewnienia stabilności mechanicznej. Zawartość cyny na poziomie 60% gwarantuje optymalną temperaturę topnienia oraz doskonałą zwilżalność powierzchni miedzianych i mosiężnych.

• Stop S-Sn60Pb40: Klasyczny stop euktektyczny zapewniający szybkie krzepnięcie i minimalizujący ryzyko powstania zimnych lutów.
• Średnica 1,5 mm: Idealna do prac elektro-technicznych, lutowania przewodów o większych przekrojach oraz montażu elementów mocy.
• Zintegrowany topnik: Ułatwia proces lutowania poprzez usuwanie tlenków z powierzchni łączonych metali, co przekłada się na czyste i błyszczące spoiny.
• Masa 100g: Poręczna szpula ułatwia przechowywanie i precyzyjne podawanie drutu podczas pracy manualnej.

Zgodność z Normami

Produkt został wytworzony zgodnie z obowiązującymi normami jakościowymi dla stopów lutowniczych. Spoiwo spełnia wymagania normy PN EN 29453:2000, co potwierdza jego parametry fizykochemiczne oraz powtarzalność składu stopu. Jest to produkt przeznaczony do zastosowań profesjonalnych i przemysłowych, gdzie wymagana jest wysoka niezawodność połączeń elektrycznych, niepodlegających restrykcjom dyrektywy RoHS w zakresie eliminacji ołowiu (np. w aparaturze medycznej, wojskowej czy systemach bezpieczeństwa).

Zastosowanie

Cyna CYNEL Sn60Pb40 znajduje szerokie zastosowanie w branży elektronicznej i elektrotechnicznej. Jest niezastąpiona przy montażu i naprawach urządzeń elektronicznych, gdzie dopuszczalne jest stosowanie stopów ołowiowych. Doskonale sprawdza się przy pobielaniu końcówek przewodów, lutowaniu złączy wielostykowych, naprawach płytek drukowanych w starszych typach urządzeń oraz w pracach hobbystycznych i modelarskich. Dzięki wysokiej zawartości cyny, połączenia są odporne na wibracje i zmiany temperatur, co jest kluczowe w automatyce przemysłowej.

Wskazówki Montażowe

Aby uzyskać najwyższą jakość połączenia, zaleca się stosowanie temperatury grota lutownicy w zakresie od 320°C do 380°C. Przed przystąpieniem do lutowania należy upewnić się, że powierzchnie są czyste i wolne od tłuszczu. Drut o średnicy 1,5 mm należy podawać bezpośrednio w miejsce styku grota z elementem lutowanym, co pozwoli na aktywację topnika zawartego w rdzeniu cyny. Po zakończeniu procesu, spoina powinna być gładka i błyszcząca. W przypadku lutowania elementów wrażliwych na przegrzanie, należy ograniczyć czas kontaktu grota z punktem lutowniczym do minimum.

FAQ

• Czy ta cyna wymaga dodatkowego topnika? Drut posiada rdzeń z topnikiem, który w większości standardowych zastosowań jest wystarczający do prawidłowego zwilżenia powierzchni. Przy bardzo utlenionych elementach można wspomóc się dodatkową pastą lutowniczą lub kalfonią.
• Czy produkt jest zgodny z RoHS? Nie, stop Sn60Pb40 zawiera ołów, dlatego nie jest zgodny z dyrektywą RoHS. Powinien być stosowany wyłącznie w obszarach wyłączonych z tej dyrektywy lub w serwisowaniu sprzętu wyprodukowanego przed jej wprowadzeniem.
• Jaka jest temperatura topnienia tego stopu? Stop S-Sn60Pb40 zaczyna topnieć w temperaturze około 183°C, a całkowite przejście w fazę ciekłą następuje przy 190°C.
