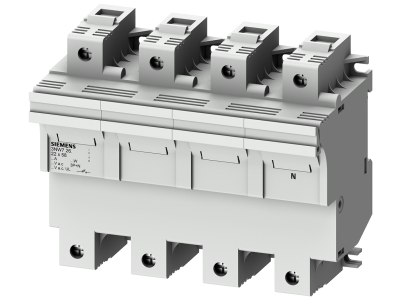

SENTRON, uchwyt bezpiecznika cylindrycznego, 22x58 mm, 3-bieg.+N, In: 100 A, Un AC: 690 V, LED | 3NW7262 Siemens

Alternatywny kod produktu: 3NW7262

Opis i Kluczowe Cechy

Uchwyt bezpiecznika cylindrycznego Siemens SENTRON 3NW7262 przeznaczony jest do wkładek 22x58 mm w konfiguracji 3-biegunowej + N. Prąd znamionowy 100 A i napięcie znamionowe 690 V AC zapewniają bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków. Wbudowana pulsująca LED umożliwia szybkie rozpoznanie wyzwolonego bezpiecznika, co skraca czas diagnostyki.

• Prąd znamionowy 100 A: Pozwala na bezpieczne zabezpieczenie obwodów o znacznym poborze mocy, np. w silnikach lub instalacjach przemysłowych.
• Napięcie znamionowe 690 V AC: Gwarantuje wysoką izolację i niezawodność w sieciach trójfazowych o podwyższonym napięciu.
• Pulsująca dioda LED: Błyskawicznie informuje o przepaleniu wkładki, co przyspiesza przywrócenie zasilania bez konieczności wyszukiwania uszkodzonego obwodu.
• Konfiguracja 3-biegunowa + N: Umożliwia selektywną ochronę przewodów fazowych i neutralnego w układach 3-fazowych z przewodem N.
• Miejsce na zapasowe wkładki w module wsuwanym: Umożliwia szybką wymianę bezpiecznika bez potrzeby szukania zapasów w magazynie.

Zgodność z Normami

Uchwyt bezpiecznika cylindrycznego Siemens 3NW7262 spełnia wymagania norm serii IEC 60269-1, -2 i -3 dotyczących wkładek bezpiecznikowych, a także normy UL 512. Posiada certyfikat CE i jest przebadany jako odłącznik bezpiecznikowy – nie jest jednak przeznaczony do łączenia pod obciążeniem.

Zastosowanie

Dzięki solidnej konstrukcji i parametrom 100 A / 690 V AC uchwyt SENTRON znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, szczególnie tam, gdzie wymagana jest selektywność ochrony.

• Ochrona obwodów głównych w rozdzielnicach przemysłowych przed przeciążeniem i zwarciem.
• Zabezpieczenie odbiorników takich jak silniki, piece, transformatory w sieciach 3-fazowych z przewodem neutralnym.
• Sygnalizacja stanu bezpiecznika za pomocą LED – idealna w aplikacjach, gdzie szybka diagnostyka jest kluczowa.

Wskazówki Montażowe

Montaż uchwytu bezpiecznikowego 3NW7262 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przystosowane jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów dobierz zgodnie z obciążalnością prądową 100 A. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją producenta. Pamiętaj, że uchwyt nie jest przystosowany do łączenia pod obciążeniem — wymieniaj wkładki tylko po wyłączeniu zasilania.

FAQ

• Czy uchwyt ma wbudowany wskaźnik wyzwolenia bezpiecznika? Tak, model 3NW7262 wyposażony jest w pulsującą diodę LED, która sygnalizuje przepalenie wkładki bezpiecznikowej.
• Jakie normy spełnia ten uchwyt? Urządzenie jest zgodne z normami IEC 60269-1, -2, -3 oraz UL 512. Posiada certyfikat CE i jest przebadane jako odłącznik bezpiecznikowy.
• Czy można nim łączyć obwody pod obciążeniem? Nie, uchwyt nie jest przewidziany do łączenia pod obciążeniem. Do tego celu Siemens oferuje dedykowane rozwiązania, np. z serii 3KF. Wkładki należy wymieniać wyłącznie po odłączeniu napięcia.
