Uchwyt do bezpieczników cylindrycznych, 22x58 mm, 2-bieg., In: 100 A, Un AC: 690 V, SENTRON | 3NW7222 Siemens

Alternatywny kod produktu: 3NW7222

Opis i Kluczowe Cechy

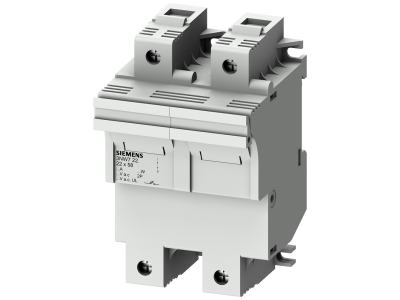

Uchwyt do bezpieczników cylindrycznych Siemens SENTRON 3NW7222 przeznaczony do wkładek o wymiarach 22x58 mm. Wykonany w wersji 2-biegunowej, przystosowany do prądu znamionowego 100 A i napięcia znamionowego 690 V AC. Konstrukcja zapewnia niezawodną ochronę urządzeń przemysłowych dzięki selektywnemu doborowi wkładek bezpiecznikowych.

• Prąd znamionowy 100 A: umożliwia bezpieczną pracę w obwodach o wysokim obciążeniu przy zachowaniu odpowiedniej rezerwy przetężeniowej.
• Napięcie znamionowe 690 V AC: dedykowane do zastosowań w instalacjach przemysłowych o podwyższonym napięciu sieci.
• 2-biegunowa konstrukcja: pozwala na jednoczesne zabezpieczenie dwóch przewodów fazowych w układach jednofazowych lub trójfazowych.
• Pulsująca dioda LED: sygnalizuje wyzwolenie bezpiecznika, co ułatwia szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu uchwytu.
• Miejsce na zapasowy bezpiecznik w module wsuwanym: umożliwia błyskawiczną wymianę wkładki bez szukania zamiennika, skracając czas przestoju.

Zgodność z Normami

Uchwyt bezpiecznikowy Siemens 3NW7222 spełnia wymagania norm IEC 60269-1, -2 i -3 oraz normy UL 512. Systemy bezpieczników cylindrycznych SENTRON są przebadane i dopuszczone jako odłączniki bezpiecznikowe (nie są przewidziane do łączenia pod obciążeniem). Posiada certyfikację CE.

Zastosowanie

Uchwyt dedykowany jest do przemysłowych rozdzielnic i szaf sterowniczych, gdzie wymagana jest selektywna ochrona przed przeciążeniami i zwarciami. Sprawdza się w układach wymagających szybkiej identyfikacji wyzwolonego bezpiecznika.

• Ochrona obwodów silnikowych, transformatorów i urządzeń grzewczych w przemyśle.
• Jako odłącznik bezpiecznikowy w rozdzielnicach głównych i podrozdzielnicach.
• W systemach automatyki przemysłowej, gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Zastosowanie w instalacjach o napięciu do 690 V AC, np. w zakładach produkcyjnych, magazynach i infrastrukturze energetycznej.

Wskazówki Montażowe

Montaż uchwytu bezpiecznikowego musi być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Należy postępować zgodnie z dokumentacją techniczną producenta. Przekrój przewodów przyłączeniowych dobrać do prądu znamionowego 100 A oraz warunków środowiskowych. Uchwyt może być montowany na szynie DIN TH35 (zalecane) lub bezpośrednio na płycie montażowej przy użyciu dostarczonych uchwytów.

FAQ

• Czy uchwyt można używać do wyłączania obciążenia? Nie, uchwyt nie jest przewidziany do łączenia pod obciążeniem. Służy wyłącznie jako odłącznik bezpiecznikowy – wkładkę należy wymieniać przy odłączonym napięciu.
• Jak sygnalizowane jest wyzwolenie bezpiecznika? W module wsuwanym znajduje się pulsująca dioda LED, która zapala się po przepaleniu wkładki, co pozwala szybko zidentyfikować uszkodzony obwód.
• Jakie wkładki bezpiecznikowe pasują do tego uchwytu? Uchwyt jest przeznaczony do bezpieczników cylindrycznych o wymiarach 22x58 mm (rozmiar D02 lub podobne), z prądem znamionowym nieprzekraczającym 100 A.
