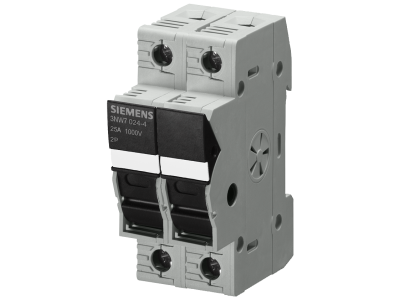

Uchwyt bezpiecznika cylindrycznego, 10x38 mm, 2-bieg., In: 25 A, Ue DC: 1000 V, SENTRON | 3NW7024-4 Siemens

Alternatywny kod produktu: 3NW70244

Opis i Kluczowe Cechy

Uchwyt bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW7024-4 to dwubiegunowa podstawa dedykowana do wkładek bezpiecznikowych 10×38 mm. Zaprojektowany do pracy w obwodach prądu stałego o napięciu znamionowym 1000 V DC i prądzie znamionowym 25 A, zapewnia niezawodną ochronę i bezpieczne odłączanie w instalacjach fotowoltaicznych oraz innych systemach DC o wysokim napięciu.

• Prąd znamionowy 25 A: Umożliwia bezpieczne prowadzenie prądów obciążenia do 25 A bez ryzyka przegrzania styków – idealny do ochrony modułów PV i przewodów przyłączeniowych.
• Napięcie znamionowe DC 1000 V: Przystosowany do pracy w instalacjach fotowoltaicznych o wysokim napięciu stałym, gdzie kluczowa jest izolacja i zdolność do gaszenia łuku DC.
• Konstrukcja 2-biegunowa: Zapewnia jednoczesne odłączanie obu biegunów, co zwiększa bezpieczeństwo podczas serwisu i wymiany wkładek.
• Kompatybilność z wkładkami 10×38 mm: Standardowy rozmiar wkładek bezpiecznikowych, łatwo dostępnych i szeroko stosowanych w energetyce DC.
• Seria SENTRON: Gwarancja jakości i niezawodności Siemens – długi okres użytkowania nawet przy zmiennych obciążeniach typowych dla instalacji PV.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany z myślą o współpracy z bezpiecznikami zgodnymi z normą IEC 60269-6 (fotowoltaika), co potwierdza jego przydatność w nowoczesnych instalacjach DC.

Zastosowanie

Uchwyt bezpiecznika cylindrycznego Siemens 3NW7024-4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie i ochrona obwodów prądu stałego o napięciu do 1000 V.

• Ochrona modułów fotowoltaicznych przed prądami wstecznymi w instalacjach PV.
• Zabezpieczenie przewodów przyłączeniowych w łańcuchach paneli słonecznych.
• Odłączanie DC w przemysłowych systemach magazynowania energii i stacjach ładowania.
• Stosowanie w rozdzielnicach DC, gdzie wymagana jest niezawodna separacja obwodów.

Wskazówki Montażowe

Montaż i wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Uchwyt przeznaczony jest do montażu na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z obciążalnością prądową (max. 25 A). Momenty dokręcania zacisków – stosuj się do zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Czy uchwyt umożliwia wymianę wkładki pod napięciem? Nie – przed wymianą wkładki bezpiecznikowej należy bezwzględnie odłączyć napięcie. Uchwyt nie jest przeznaczony do odłączania pod obciążeniem.
• Jakie wkładki bezpiecznikowe pasują do tego uchwytu? Wkładki cylindryczne o wymiarach 10×38 mm, przeznaczone do prądu stałego, np. gPV zgodne z IEC 60269-6.
• Jaki jest stopień ochrony IP tego uchwytu? Producent nie podaje konkretnego stopnia IP – w zabudowie rozdzielnicy standardowo przyjmuje się IP20. Uchwyt należy montować w obudowie zapewniającej odpowiednią ochronę przed wpływami środowiska.
