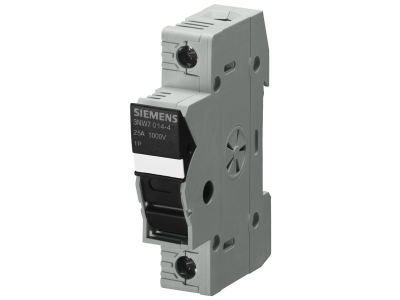

Uchwyt bezpiecznika cylindrycznego, 10x38 mm, 1-bieg., In: 30 A, Ue DC: 1000 V, SENTRON | 3NW7014-4 Siemens

Alternatywny kod produktu: 3NW70144

Opis i Kluczowe Cechy

Uchwyt bezpiecznika cylindrycznego Siemens SENTRON 3NW7014-4 to jednobiegunowa podstawa przystosowana do wkładek topikowych 10x38 mm. Zaprojektowany do pracy w obwodach prądu stałego o napięciu do 1000 V DC i prądzie znamionowym 30 A, zapewnia niezawodną ochronę modułów fotowoltaicznych oraz przewodów przyłączeniowych przed prądami wstecznymi i zwarciowymi.

• Prąd znamionowy 30 A: Umożliwia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków, idealny do typowych łańcuchów paneli PV.
• Napięcie znamionowe DC 1000 V: Specjalnie opracowany do wysokonapięciowych instalacji fotowoltaicznych, gdzie standardowa aparatura AC nie spełnia wymogów izolacji i przerywania łuku.
• Wkładka 10x38 mm: Uniwersalny format bezpieczników cylindrycznych, łatwo dostępny i wymienny, zgodny z międzynarodowymi standardami.
• Konstrukcja jednobiegunowa: Pozwala na elastyczne łączenie w układach niesymetrycznych oraz indywidualne zabezpieczenie każdej ścieżki PV.
• Bezpieczne odłączanie i rozdzielenie: Otwarty uchwyt zapewnia widoczną przerwę izolacyjną, redukując ryzyko pożaru od łuku świetlnego DC podczas prac serwisowych.

Zgodność z Normami

Uchwyt bezpiecznika Siemens SENTRON 3NW7014-4 jest przeznaczony do współpracy z bezpiecznikami cylindrycznymi zgodnymi z normą IEC 60269-6 (część 6: bezpieczniki do instalacji fotowoltaicznych). Produkt spełnia również wymagania normy UL 2579 w zakresie bezpieczników cylindrycznych IEC. Posiada oznaczenie CE i jest produkowany zgodnie z systemem zarządzania jakością ISO 9001.

Zastosowanie

Uchwyt 3NW7014-4 został zaprojektowany przede wszystkim do ochrony modułów i przewodów w systemach fotowoltaicznych. Sprawdza się w różnych konfiguracjach instalacji DC.

• Ochrona łańcuchów paneli PV przed prądami wstecznymi (przeciążenie odwrotne) w generatorach fotowoltaicznych.
• Zabezpieczenie przewodów przyłączeniowych DC między łańcuchem a falownikiem – ograniczenie ryzyka pożaru podczas zwarć.
• Stosowanie w rozdzielnicach DC i złączach kombiner box jako podstawka bezpiecznikowa dla bezpieczników cylindrycznych 10x38 mm.
• Wielostopniowe zabezpieczenie nadprądowe w instalacjach off-grid oraz magazynach energii.

Wskazówki Montażowe

Montaż i wymiana bezpiecznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia DC od obwodu. Uchwyt przeznaczony jest do mocowania na szynie TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami do prądu znamionowego 30 A. W przypadku stosowania w instalacjach fotowoltaicznych należy pamiętać o polaryzacji i zachowaniu wymaganych odstępów izolacyjnych dla napięcia 1000 V DC. Moment dokręcania zacisków – zgodnie z dokumentacją producenta dołączoną do opakowania.

FAQ

• Jaki typ wkładki bezpiecznikowej pasuje do tego uchwytu? Uchwyt 3NW7014-4 jest przystosowany do bezpieczników cylindrycznych o wymiarach 10x38 mm (rozmiar 10x38). Należy używać wkładek dedykowanych do instalacji fotowoltaicznych, zgodnych z normą IEC 60269-6.
• Czy uchwyt nadaje się do obwodów prądu zmiennego? Produkt został zaprojektowany i przebadany dla napięcia stałego DC 1000 V. Choć fizycznie można go zastosować w obwodach AC, nie gwarantuje się wówczas bezpiecznego przerywania prądu – zalecamy stosowanie wyłącznie zgodnie z przeznaczeniem DC.

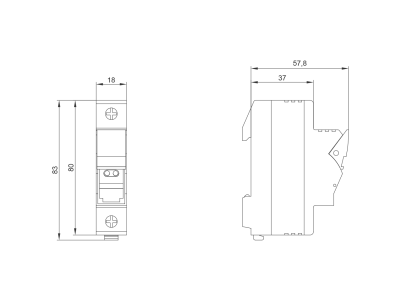

• Jaka jest szerokość modułu uchwytu (liczba modułów DIN)? W dostępnych danych nie podano szerokości wyrażonej w modułach. Uchwyt montuje się na szynie TH35, a jego wymiary gabarytowe należy sprawdzić w karcie katalogowej producenta. W typowych podstawkach 10x38 mm szerokość wynosi zwykle 1 moduł (18 mm), jednak nie jest to potwierdzone dla tego modelu.
