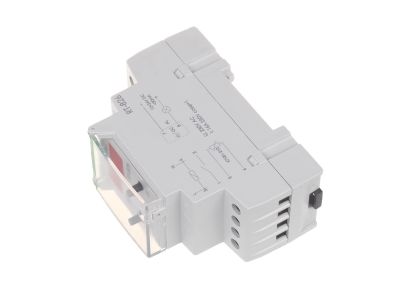

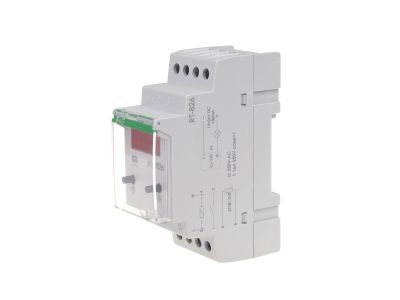

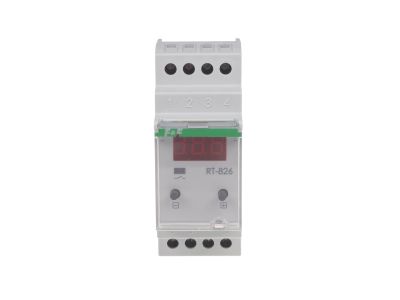

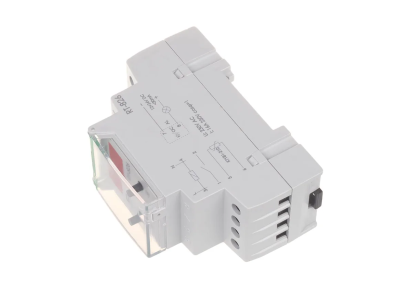

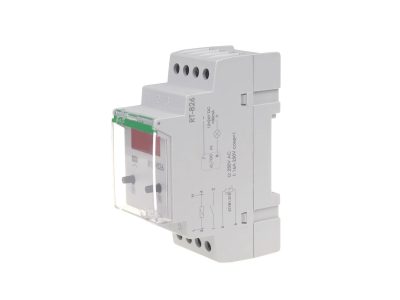

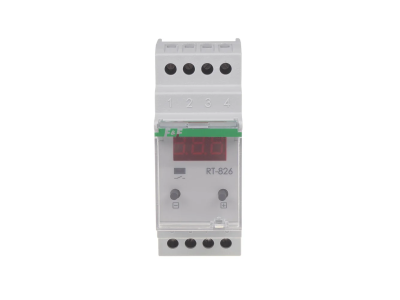

Cyfrowy regulator temperatury RT-826 -25-130st.C z LCD styk 1NO 230V AC montaż DIN | RT-826 F&F

Opis i Kluczowe Cechy

Cyfrowy regulator temperatury RT-826 marki F&F to zaawansowane urządzenie sterownicze zaprojektowane do precyzyjnego zarządzania systemami grzewczymi oraz wentylacyjnymi. Urządzenie charakteryzuje się szerokim zakresem regulacji temperatury od -25°C do aż +130°C, co czyni je niezwykle uniwersalnym rozwiązaniem w automatyce budynkowej i przemysłowej. Wyposażone w czytelny, 3-segmentowy wyświetlacz LED o wymiarach 5x9 mm, pozwala na bieżący podgląd aktualnie mierzonej temperatury oraz łatwą konfigurację parametrów pracy.

• Wysoka obciążalność: Element wykonawczy w postaci przekaźnika o maksymalnym prądzie obciążenia 16 A pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.
• Wszechstronność trybów: Możliwość wyboru trybu pracy pomiędzy grzaniem a chłodzeniem sprawia, że regulator idealnie nadaje się zarówno do sterowania kotłami, jak i systemami klimatyzacji czy wentylatorami.
• Precyzyjna konfiguracja: Regulowana histereza w zakresie od 1°C do 30°C oraz funkcja korekcji wskazań o +/- 9°C pozwalają na idealne dopasowanie charakterystyki pracy do bezwładności cieplnej obiektu.
• Bezpieczeństwo i sygnalizacja: Urządzenie posiada wbudowany buzer do sygnalizacji dźwiękowej oraz dodatkowe wyjście wizualne typu otwarty kolektor (OC), które aktywuje się przy przekroczeniu temperatury o 5°C od wartości zadanej.
• Separacja galwaniczna: Zastosowanie separacji styku zwiększa bezpieczeństwo instalacji i pozwala na łączenie obwodów o różnych potencjałach.

Zgodność z Normami

Regulator RT-826 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz rozdzielnic elektrycznych, chroniąc przed przypadkowym dotknięciem części pod napięciem. Urządzenie spełnia wymagania w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania niskonapięciowych urządzeń sterowniczych, co potwierdza jego niezawodność w profesjonalnych instalacjach elektro-technicznych.

Zastosowanie

Dzięki szerokiemu zakresowi temperaturowemu i solidnej konstrukcji, RT-826 znajduje zastosowanie w wielu obszarach:

• Systemy HVAC: Sterowanie pracą nagrzewnic, wentylatorów wyciągowych oraz pomp obiegowych w celu utrzymania zadanej temperatury otoczenia.
• Przemysł spożywczy i rolnictwo: Nadzór nad temperaturą w komorach fermentacyjnych, suszarniach oraz magazynach produktów wrażliwych na zmiany ciepła.
• Ochrona przeciwoblodzeniowa: Zarządzanie systemami grzejnymi rurociągów i zbiorników w dolnym zakresie temperatur.
• Automatyka domowa: Sterowanie ogrzewaniem podłogowym lub elektrycznymi grzejnikami konwektorowymi.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Regulator RT-826 jest przystosowany do montażu na standardowej szynie TH-35 (DIN) i zajmuje szerokość dwóch modułów (35 mm). Przyłącze elektryczne realizowane jest za pomocą zacisków śrubowych o maksymalnym przekroju 4,0 mm², co zapewnia stabilne połączenie przewodów. Zalecany moment dokręcający wynosi 0,5 Nm, co zapobiega uszkodzeniu zacisków przy jednoczesnym zapewnieniu optymalnego styku elektrycznego. Należy pamiętać o poprawnym umiejscowieniu sondy temperatury (RT lub RT2), aby uniknąć wpływu zewnętrznych źródeł ciepła na błąd pomiarowy.

FAQ

1. Czy sonda temperatury znajduje się w zestawie?
Regulator współpracuje z sondami typu RT lub RT2. Należy upewnić się, że sonda jest odpowiednio dobrana do warunków środowiskowych, w których będzie pracować.

2. Co oznacza wyjście typu otwarty kolektor (OC)?
Jest to dodatkowe wyjście sygnalizacyjne (12-24 V DC, 30 mA), które pozwala na podłączenie zewnętrznej kontrolki LED lub przekaźnika sygnalizacyjnego informującego o alarmie przekroczenia temperatury.

3. Czy urządzenie zapamiętuje ustawienia po zaniku napięcia?
Tak, cyfrowy regulator RT-826 przechowuje nastawy w pamięci nieulotnej, dzięki czemu po przywróceniu zasilania 230 V AC powraca do pracy z wcześniej zdefiniowanymi parametrami.
