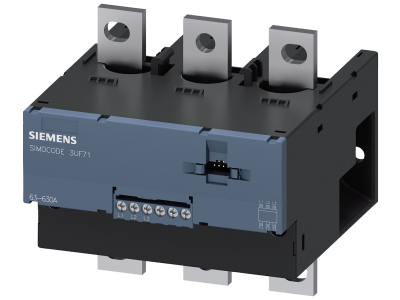

Moduł do pomiaru prądu/napięcia V2, 63-630A, szerokość 145 mm, Przyłącze szynowe | 3UF7114-1BA01-0 Siemens

Alternatywny kod produktu: 3UF71141BA010

Opis i Kluczowe Cechy

Moduł do pomiaru prądu/napięcia V2 o symbolu 3UF7114-1BA01-0 firmy Siemens (system SIMOCODE pro) przeznaczony jest do precyzyjnej rejestracji parametrów sieci w aplikacjach sterowania silnikami. Oferuje zakres prądu nastawczego 63…630 A oraz pomiar napięcia do 690 V, co pozwala na kompleksowe monitorowanie obwodów o znacznym obciążeniu. Szerokość modułu wynosi 145 mm, a przyłącze szynowe ułatwia szybki montaż w rozdzielnicy.

• Zakres prądu 63…630 A: uniwersalne dopasowanie do silników o różnych mocach – jeden moduł obsługuje szeroki wachlarz odbiorników bez konieczności wymiany sprzętu.
• Pomiar napięcia do 690 V: bezpieczna praca w sieciach trójfazowych o podwyższonym napięciu, typowych dla instalacji przemysłowych.
• Rejestracja prądu, napięcia, częstotliwości i mocy: kompleksowe dane do analizy pracy silnika, diagnostyki i optymalizacji energetycznej.
• Zwiększona dokładność pomiaru: precyzyjne wartości ułatwiają wykrywanie asymetrii, przeciążeń i innych nieprawidłowości w czasie rzeczywistym.
• Przyłącze szynowe (szer. 145 mm): szybki i pewny montaż na szynie zbiorczej – redukcja czasu instalacji i liczby połączeń.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. System SIMOCODE pro jest zaprojektowany zgodnie z branżowymi standardami dla aparatury sterującej w energetyce i automatyce przemysłowej.

Zastosowanie

Moduł przeznaczony jest do pracy wyłącznie z jednostkami podstawowymi SIMOCODE pro (pro V PB, pro V MR, pro V PN lub pro V EIP). Sprawdza się w następujących scenariuszach:

• Monitorowanie prądów i napięć silników w rozdzielnicach głównych i sterowniczych.
• Pomiar mocy czynnej, biernej i częstotliwości w systemach automatyki budynkowej i przemysłowej.
• Diagnostyka stanu łożysk, asymetrii faz i przeciążeń w krytycznych aplikacjach napędowych.
• Współpraca z systemami SCADA i PLC do raportowania zużycia energii oraz generowania alarmów.

Wskazówki Montażowe

Montaż modułu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach. Moduł instaluje się na szynie TH35 (DIN) lub bezpośrednio na szynie zbiorczej za pomocą przyłącza szynowego – szczegółowe informacje o momencie dokręcania i przekroju przewodów zawiera dokumentacja producenta. Nie używać narzędzi przekraczających zalecane siły, aby uniknąć uszkodzenia styków pomiarowych.

FAQ

• Czy moduł wymaga dodatkowej jednostki podstawowej? Tak, moduł pomiarowy współpracuje wyłącznie z jednostkami podstawowymi SIMOCODE pro: pro V PB, pro V MR, pro V PN lub pro V EIP. Bez nich komunikacja i zasilanie nie będą możliwe.
• Jaki jest zakres prądowy modułu? Produkt umożliwia nastawienie prądu w zakresie od 63 A do 630 A. Wyboru dokonuje się podczas konfiguracji systemu – nie ma potrzeby wymiany elementów pomiarowych dla różnych silników w tym zakresie.
• Czy przyłącze szynowe jest kompatybilne ze standardowymi szynami zbiorczymi? Moduł zaprojektowano do bezpośredniego montażu na szynie zbiorczej o typowych wymiarach (szczegóły w dokumentacji). Zastosowanie przyłącza szynowego redukuje liczbę połączeń i poprawia obciążalność prądową.
