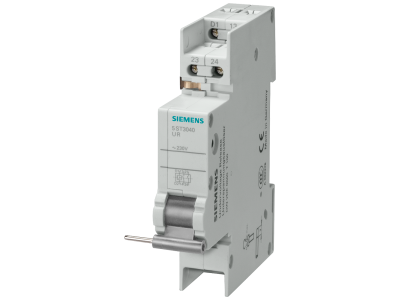

Wyzwalacz podnapięciowy DC 24V, z 2 zaciskami do wyłączników nadmiarowo-prądowych 5SL4 | 5ST3045 Siemens

Alternatywny kod produktu: 5ST3045

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy DC 24V Siemens o symbolu 5ST3045 przeznaczony jest do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL4, 5SY, wyłącznikami różnicowymi 5SV oraz RCBO 5SU1 (w przypadku 5SU1 wymagane jest dodatkowe złącze 5ST3805-1). Wyposażony w 2 zaciski przyłączeniowe, urządzenie umożliwia szybkie i bezpieczne odłączanie obwodu w przypadku zaniku napięcia sterującego, chroniąc instalację przed skutkami pracy bez napięcia.

• Napięcie sterujące DC 24 V: gwarantuje niezawodne zadziałanie przy zaniku napięcia, co zabezpiecza odbiorniki przed niekontrolowanym restartem po powrocie zasilania.
• 2 zaciski przyłączeniowe: upraszczają okablowanie i skracają czas montażu, szczególnie w ciasnych rozdzielnicach.
• Kompatybilność z wieloma seriami wyłączników Siemens: uniwersalne zastosowanie w instalacjach z wyłącznikami 5SL4, 5SY, 5SV, 5SU1 (z dedykowanym złączem) – jedno rozwiązanie do różnych układów.
• Standardowa ochrona przed dotykiem: konstrukcja zapewnia bezpieczeństwo podczas obsługi i konserwacji bez konieczności stosowania dodatkowych osłon.
• Sprawdzona technika Siemens SENTRON: wysoka niezawodność i trwałość w warunkach przemysłowych i komercyjnych.

Zgodność z Normami

Wyzwalacz 5ST3045 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako komponent systemu SENTRON spełnia rygorystyczne wymogi bezpieczeństwa stawiane aparaturze ochronnej w instalacjach niskiego napięcia.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się wszędzie tam, gdzie wymagane jest automatyczne odłączenie obwodu przy zaniku napięcia sterującego. Znajduje zastosowanie w układach sterowania maszynami, systemach automatyki budynkowej oraz zabezpieczeniu procesów wrażliwych na niekontrolowany restart.

• Sterowanie silników i napędów – zabezpieczenie przed samoczynnym rozruchem po zaniku napięcia.
• Współpraca z wyłącznikami nadmiarowo-prądowymi i różnicowymi w rozdzielnicach głównych i podrozdzielniach.
• Instalacje przemysłowe i komercyjne wymagające odłączania obwodów przy spadku napięcia poniżej progu zadziałania.
• Systemy alarmowe i sygnalizacyjne, gdzie zanik napięcia ma wywołać określoną reakcję (np. załączenie oświetlenia awaryjnego).

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążeniem i obowiązującymi normami. Moment dokręcania zacisków oraz inne szczegóły instalacyjne podano w dokumentacji producenta. W przypadku stosowania z wyłącznikiem 5SU1 pamiętaj o użyciu złącza 5ST3805-1.

FAQ

• Jakie napięcie sterujące wymaga wyzwalacz 5ST3045? Urządzenie wymaga stałego napięcia DC 24 V. W przypadku zaniku tego napięcia wyzwalacz zadziała.
• Czy wyzwalacz posiada podświetlenie LED? Nie, wyzwalacz nie jest wyposażony w podświetlenie. Stan zadziałania sygnalizowany jest mechanicznie (wskaźnik na obudowie wyłącznika współpracującego).
• Z jakimi wyłącznikami Siemens jest kompatybilny? Wyzwalacz 5ST3045 współpracuje z wyłącznikami nadmiarowo-prądowymi 5SL4, 5SY, wyłącznikami różnicowymi 5SV oraz RCBO 5SU1. Dla 5SU1 wymagane jest dodatkowe złącze 5ST3805-1.
