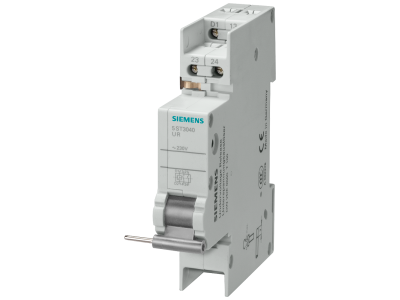

Wyzwalacz podnapięciowy DC 110V, z 6 zaciskami do wyłączników nadmiarowo-prądowych 5SL4 | 5ST3041 Siemens

Alternatywny kod produktu: 5ST3041

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy DC 110V Siemens (symbol 5ST3041) to akcesorium przeznaczone do wyłączników nadmiarowo-prądowych serii 5SL4, 5SY, 5SP oraz wyłączników różnicowoprądowych 5SV i RCBO 5SU1. Dzięki 6 zaciskom przyłączeniowym zapewnia elastyczne i bezpieczne podłączenie przewodów. Napięcie cewki 110 V DC umożliwia niezawodne sterowanie w obwodach pomocniczych.

• Napięcie cewki DC 110 V: pozwala na precyzyjne wyzwalanie wyłącznika przy zaniku napięcia, eliminując ryzyko niekontrolowanego załączenia.
• Sześć zacisków przyłączeniowych: ułatwia podłączenie przewodów w różnych konfiguracjach, upraszczając montaż i okablowanie.
• Kompatybilność z seriami 5SL4, 5SY, 5SP, 5SV oraz 5SU1: uniwersalne dopasowanie do popularnych wyłączników Siemens SENTRON, co redukuje potrzebę magazynowania wielu wariantów.
• Dla RCBO 5SU1 wymagane złącze 5ST3805-1: producent precyzuje dedykowany adapter, co gwarantuje bezpieczne i pewne połączenie.
• Komponent z portfolio SENTRON: zharmonizowany z aparaturą ochronną Siemens, co zapewnia spójność techniczną i łatwą integrację w rozdzielnicy.

Zgodność z Normami

Wyzwalacz podnapięciowy 5ST3041 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja spełnia wymogi bezpieczeństwa stawiane aparaturze ochronnej w instalacjach budynkowych i przemysłowych. Producent nie podaje konkretnych numerów norm w dostarczonej dokumentacji.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się tam, gdzie wymagane jest automatyczne odcięcie zasilania przy zaniku napięcia sterującego. Główne scenariusze użycia:

• Ochrona obwodów silnikowych przed samoczynnym załączeniem po powrocie napięcia w instalacjach przemysłowych.
• Zabezpieczenie w układach automatyki budynkowej (np. oświetlenie awaryjne, wentylacja) – przerwanie obwodu sterowania przy braku napięcia pomocniczego.
• Element systemów dystrybucji energii, gdzie wymagane jest selektywne wyłączanie przy zaniku napięcia w określonych strefach.
• Współpraca z wyłącznikami różnicowoprądowymi i nadmiarowo-prądowymi w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Wyzwalacz montuje się jako wyposażenie dodatkowe wyłącznika – należy postępować zgodnie z instrukcją producenta. Zaciski przystosowane są do przewodów o odpowiednim przekroju (dobranym do prądu obwodu). Moment dokręcania śrub zacisków musi być zgodny z danymi w dokumentacji technicznej. W przypadku wyłącznika 5SU1 pamiętaj o zastosowaniu dedykowanego złącza 5ST3805-1.

FAQ

• Z którymi wyłącznikami Siemens współpracuje wyzwalacz 5ST3041? Wyzwalacz jest przeznaczony do wyłączników nadmiarowo-prądowych 5SL4, 5SY, 5SP oraz wyłączników różnicowoprądowych 5SV i RCBO 5SU1 (w tym ostatnim przypadku wymagane złącze 5ST3805-1).
• Czy do montażu w RCBO 5SU1 potrzebne jest dodatkowe złącze? Tak, zgodnie z danymi producenta konieczne jest użycie złącza 5ST3805-1 – zapewnia ono prawidłowe połączenie mechaniczne i elektryczne.
• Jaki jest tryb działania wyzwalacza podnapięciowego? Wyzwalacz reaguje na spadek lub zanik napięcia DC 110 V na cewce. W takiej sytuacji powoduje mechaniczne rozłączenie styków wyłącznika, uniemożliwiając ponowne załączenie obwodu bez obecności napięcia sterującego.
