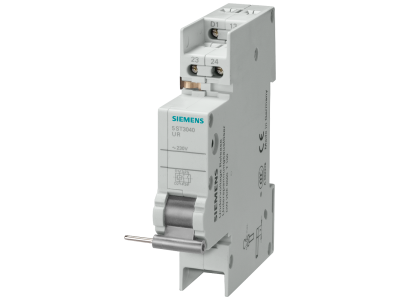

Wyzwalacz podnapięciowy AC 230V, z 6 zaciskami do wyłączników nadmiarowo-prądowych 5SL4 | 5ST3040 Siemens

Alternatywny kod produktu: 5ST3040

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy AC 230V Siemens 5ST3040 to specjalistyczne wyposażenie dodatkowe przeznaczone do współpracy z wyłącznikami nadmiarowo-prądowymi serii 5SL4, 5SY, 5SP, wyłącznikami różnicowoprądowymi 5SV oraz RCBO 5SU1 (w przypadku 5SU1 wymagane jest złącze 5ST3805-1). Dzięki 6 zaciskom zapewnia elastyczność podłączenia i łatwą integrację w instalacjach przemysłowych oraz budynkowych. Urządzenie automatycznie odłącza obwód odbiorczy, gdy napięcie zasilania spadnie poniżej wartości roboczej, chroniąc przed pracą przy zbyt niskim napięciu – kluczowe dla silników, pomp i innych urządzeń wrażliwych na niedopuszczalne warunki zasilania.

• Napięcie sterownicze AC 230V: kompatybilność z powszechnie stosowaną siecią niskiego napięcia w budynkach i przemyśle, bez potrzeby stosowania dodatkowych transformatorów.
• 6 zacisków przyłączeniowych: możliwość realizacji różnych konfiguracji obwodów sterowania i sygnalizacji, upraszcza montaż w rozdzielnicy.
• Dedykowany do wyłączników serii 5SL4, 5SY, 5SP, 5SV, 5SU1: uniwersalność zastosowania w obrębie aparatury ochronnej Siemens SENTRON, łatwa rozbudowa istniejących instalacji.
• Funkcja wyzwalania podnapięciowego: automatyczne rozłączanie obwodu przy zaniku lub spadku napięcia poniżej progu, zapobiega uszkodzeniom odbiorników i niekontrolowanemu rozruchowi po powrocie napięcia.
• Certyfikowana jakość Siemens: komponent objęty gwarancją producenta, zaprojektowany do niezawodnej pracy w instalacjach ochronnych.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany i wyprodukowany zgodnie z wymaganiami stawianymi aparaturze modułowej w instalacjach niskiego napięcia. (Szczegółowe numery norm podano w dokumentacji technicznej producenta).

Zastosowanie

Wyzwalacz podnapięciowy 5ST3040 znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne odłączenie odbiorników w przypadku obniżenia napięcia zasilającego. Sprawdza się szczególnie w:

• Instalacjach przemysłowych z silnikami, pompami, wentylatorami – ochrona przed pracą przy zbyt niskim napięciu (np. podczas spadków w sieci).
• Systemach automatyki budynkowej – zabezpieczenie sterowników PLC, styczników i przekaźników przed nieprawidłowym zasilaniem.
• Rozdzielnicach głównych i podrzędnych jako element wyposażenia dodatkowego wyłączników nadmiarowo-prądowych i różnicowoprądowych.
• Aplikacjach wymagających blokady załączania po zaniku napięcia (funkcja podnapięciowa) – np. w urządzeniach dźwigowych, roletach, bramach.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego 5ST3040 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Zaciski przyłączeniowe dokręcać zgodnie z momentem podanym w dokumentacji producenta. Przekrój przewodów dobrać do prądu obwodu sterowniczego i zgodnie z normami. Dla wyłączników serii 5SU1 wymagane jest zastosowanie złącza 5ST3805-1. Po zamontowaniu przeprowadzić próbę działania przy napięciu roboczym.

FAQ

• Czy wyzwalacz posiada podświetlenie? Nie, wyzwalacz podnapięciowy 5ST3040 nie jest wyposażony w podświetlenie. Jego działanie sygnalizowane jest poprzez zadziałanie (zmiana położenia) wyłącznika nadrzędnego.
• Jaki stopień ochrony ma to urządzenie? Produkt przeznaczony jest do montażu w rozdzielnicy. Dla aparatury modułowej standardowo przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem palcem). Szczegółowe dane dotyczące IP podane są w karcie katalogowej producenta.
• W jakim trybie pracy działa styk wyzwalacza? Wyzwalacz podnapięciowy działa jako styk rozłączny – przy zaniku napięcia zasilającego następuje wyzwolenie (otwarcie obwodu) współpracującego wyłącznika. Po powrocie napięcia wyzwalacz nie załącza samoczynnie obwodu – wymagane jest ręczne załączenie wyłącznika.
