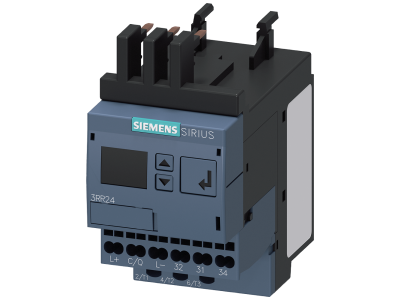

Przekaźnik nadzorczy prądu do IO-Link S00 | 3RR2441-2AA40 Siemens

Alternatywny kod produktu: 3RR24412AA40

Opis i Kluczowe Cechy

Przekaźnik nadzorczy prądu SIRIUS 3RR2 (symbol 3RR2441-2AA40) umożliwia wielofazowe monitorowanie prądu w systemach napędowych oraz procesach produkcyjnych. Dzięki komunikacji IO-Link zapewnia szybką diagnostykę i zdalny dostęp do wartości chwilowych oraz komunikatów błędów. Urządzenie może być montowane bezpośrednio na stycznikach SIRIUS 3RT2 lub za pomocą wsporników do montażu swobodnego.

• Komunikacja IO-Link: Umożliwia zdalny odczyt wartości prądu, komunikatów statusu i jednoznacznych kodów błędów, co skraca czas diagnostyki i zwiększa dostępność instalacji.
• Montaż bezpośredni na stycznikach 3RT2: Eliminuje konieczność dodatkowego okablowania w obwodzie głównym, redukując nakłady montażowe i ryzyko błędów połączeń.
• Monitorowanie wielofazowe: Wykrywa przerwanie przewodu, zanik fazy, kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika – kompleksowa ochrona napędu w jednym urządzeniu.
• Szeroki zakres napięcia zasilania: Umożliwia stosowanie przekaźnika w instalacjach na całym świecie bez konieczności modyfikacji zasilacza.
• Warianty analogowe i cyfrowe: Do wyboru wersje 2- i 3-fazowe (z IO-Link lub bez) z różnymi zakresami pomiaru prądu i rodzajami przyłączy – elastyczne dopasowanie do wymagań aplikacji.

Zgodność z Normami

Przekaźnik nadzorczy SIRIUS 3RR2 zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury sterowniczej i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach przemysłowych spełniających dyrektywy niskonapięciową i kompatybilności elektromagnetycznej.

Zastosowanie

Przekaźnik nadzorczy prądu 3RR2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie parametrów prądowych silników, napędów i procesów produkcyjnych.

• Monitorowanie silników w szafach sterowniczych – ochrona przed przeciążeniem, zanikiem fazy, blokadą wirnika i przerwaniem przewodu.
• Integracja z systemami automatyki poprzez IO-Link – zdalny odczyt wartości chwilowych oraz błyskawiczna identyfikacja usterek.
• Zastosowanie w instalacjach wielosilnikowych – jedno urządzenie monitoruje całą krzywą momentu obrotowego bez konieczności stosowania oddzielnych przekładników prądowych.
• Montaż swobodny z użyciem dedykowanych wsporników – elastyczne rozmieszczenie w istniejących rozdzielnicach.

Wskazówki Montażowe

Montaż przekaźnika nadzorczego może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się bezpośrednio na stycznikach SIRIUS 3RT2 lub na szynie TH35 (DIN) z użyciem odpowiednich wsporników. Momenty dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta. W przypadku montażu swobodnego należy stosować wyłącznie zalecane akcesoria montażowe.

FAQ

• Czy przekaźnik 3RR2 wymaga dodatkowych przekładników prądowych? Nie. Przy montażu bezpośrednim na styczniku 3RT2 monitorowanie odbywa się bez dodatkowych przekładników – urządzenie mierzy prąd w obwodzie głównym. Również w montażu swobodnym nie są wymagane oddzielne przekładniki.
• Jakie funkcje diagnostyczne oferuje wersja z IO-Link? Wariant z IO-Link umożliwia odczyt wartości chwilowych prądu, komunikatów statusu oraz jednoznacznych komunikatów błędów (przerwanie przewodu, zanik fazy, blokowanie silnika). Pozwala na zdalną parametryzację i szybką lokalizację usterek.
• Czy przekaźnik nadaje się do monitorowania silników jednofazowych? Przekaźnik 3RR2 przeznaczony jest do monitorowania wielofazowego – dostępne są warianty 2-fazowe i 3-fazowe. Do monitorowania jednofazowego należy dobrać odpowiedni typ urządzenia zgodnie z dokumentacją techniczną.
