Przekaźnik nadzorczy prądu do IO-Link S00 | 3RR2441-1AA40 Siemens

Alternatywny kod produktu: 3RR24411AA40

Opis i Kluczowe Cechy

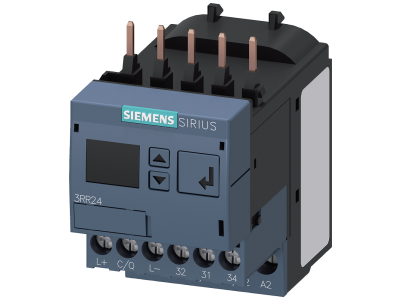

Przekaźnik nadzorczy prądu SIRIUS 3RR2 (symbol 3RR2441-1AA40) firmy Siemens to zaawansowane urządzenie do monitorowania wielofazowego prądu w układach napędowych i procesach. Dzięki wbudowanemu interfejsowi IO-Link umożliwia transmisję wartości chwilowych, komunikatów statusu i jednoznacznych błędów, co przekłada się na szybką i niezawodną diagnostykę. Urządzenie może być montowane bezpośrednio na stycznikach 3RT2 (bez dodatkowego okablowania obwodu głównego) lub swobodnie – z użyciem dedykowanych wsporników. Dostępne warianty różnią się zakresami pomiaru prądu, napięciem zasilania oraz rodzajem przyłącza.

• Monitorowanie wielofazowe: wykrywa przerwanie przewodu, zanik fazy, niewłaściwą kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika – zwiększa dostępność instalacji i chroni przed awariami.

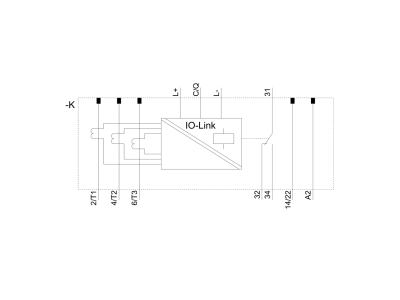

• IO-Link: umożliwia dwukierunkową komunikację z systemem sterowania, przesyłanie wartości chwilowych i szczegółowych komunikatów błędów – skraca czas diagnozy i konserwacji.
• Bezpośredni montaż na stycznikach SIRIUS 3RT2: eliminuje konieczność dodatkowego okablowania w obwodzie głównym – oszczędza miejsce w szafie sterowniczej i redukuje koszty instalacji.
• Szeroki zakres napięcia zasilania: umożliwia stosowanie tego samego modelu w różnych lokalizacjach na świecie – uniwersalność zastosowań.
• Brak konieczności stosowania oddzielnych przekładników prądowych: jedno urządzenie monitoruje całą krzywą momentu obrotowego silnika – upraszcza konfigurację i obniża koszty systemu.

Zgodność z Normami

Przekaźnik nadzorczy prądu SIRIUS 3RR2 został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i wyposażony w certyfikat CE. Spełnia wymagania stawiane komponentom stosowanym w instalacjach przemysłowych i automatyce budynkowej.

Zastosowanie

Przekaźnik nadzorczy prądu 3RR2441-1AA40 znajduje zastosowanie w układach monitorowania i diagnostyki silników oraz procesów napędzanych, gdzie wymagana jest stała kontrola parametrów prądowych.

• Monitorowanie prądu silników asynchronicznych w celu wykrycia zaniku fazy, przerwania przewodu lub blokowania wirnika.
• Nadzór nad ciągłością procesów produkcyjnych – szybka identyfikacja usterek i alarmowanie operatora.
• Integracja z systemami automatyki poprzez IO-Link – przekazywanie wartości chwilowych i komunikatów do PLC/HMI.
• Ochrona przed przeciążeniem i prądami uszkodzeniowymi w rozdzielnicach i szafach sterowniczych.

Wskazówki Montażowe

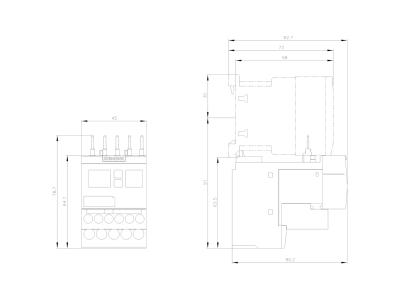

Montaż i podłączenie przekaźnika nadzorczego prądu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się bezpośrednio na stycznikach SIRIUS 3RT2 lub na szynie TH35 (DIN) przy użyciu dedykowanych wsporników do montażu swobodnego. Momenty dokręcania śrub zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, aby zapewnić poprawną pracę i bezpieczeństwo.

FAQ

• Jakie funkcje diagnostyczne oferuje przekaźnik 3RR2441-1AA40? Urządzenie wykrywa przerwanie przewodu, zanik fazy, błędną kolejność faz, prąd uszkodzeniowy, blokowanie silnika oraz inne stany awaryjne. Wartości chwilowe i szczegółowe komunikaty błędów są dostępne przez IO-Link, co umożliwia szybką lokalizację problemu.
• Czy do monitorowania wymagane są oddzielne przekładniki prądowe? Nie. Przekaźnik został zaprojektowany do bezpośredniego monitorowania prądu w obwodzie głównym (przy montażu na styczniku 3RT2) lub poprzez wbudowane czujniki – nie ma potrzeby stosowania zewnętrznych przekładników.
• Jakie napięcie zasilania jest wymagane? Urządzenie jest dostępne w wariantach z dwoma różnymi zakresami napięcia zasilania. W konkretnym modelu 3RR2441-1AA40 napięcie zasilania należy sprawdzić w danych katalogowych producenta; oferowany jest szeroki zakres umożliwiający pracę w instalacjach na całym świecie.
