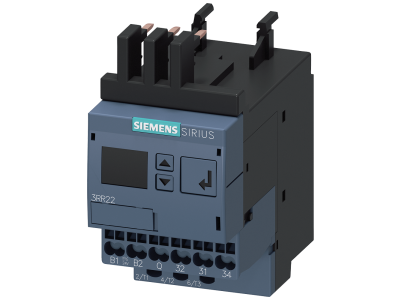

Przekaźnik nadzorczy do montażu na styczniku 3RT2, wielkość S00 Standard, 1,6-16A | 3RR2241-2FA30 Siemens

Alternatywny kod produktu: 3RR22412FA30

Opis i Kluczowe Cechy

Przekaźnik nadzorczy Siemens SIRIUS 3RR2241-2FA30 (wielkość S00 Standard) przeznaczony jest do wielofazowego monitorowania prądu w układach napędowych. Dzięki zakresowi pomiarowemu 1,6–16 A umożliwia niezawodną ochronę silników przed przeciążeniami, zanikiem fazy i blokowaniem. Może być montowany bezpośrednio na stycznikach serii 3RT2, co eliminuje dodatkowe okablowanie w obwodzie głównym i skraca czas instalacji.

• Zakres pomiaru prądu 1,6–16 A: zapewnia precyzyjne monitorowanie obciążenia silnika oraz szybkie wykrywanie przeciążeń i zwarć.
• Monitorowanie wielofazowe (przerwanie przewodu, zanik fazy, kolejność faz, prąd uszkodzeniowy, blokowanie silnika): zwiększa dostępność instalacji i umożliwia szybką, jednoznaczną diagnostykę usterek.
• Bezpośredni montaż na stycznikach SIRIUS 3RT2: nie wymaga dodatkowego okablowania w obwodzie głównym, oszczędza miejsce w rozdzielnicy i redukuje nakład pracy.
• Możliwość komunikacji przez IO-Link: pozwala na zdalną diagnostykę, odczyt wartości chwilowych i integrację z nadrzędnymi systemami sterowania.
• Szeroki zakres napięcia zasilania (dostępne warianty z różnymi napięciami): umożliwia stosowanie urządzenia na całym świecie bez konieczności stosowania oddzielnych zasilaczy.

Zgodność z Normami

Przekaźnik nadzorczy SIRIUS 3RR2 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i standardami DIN dla aparatury sterowniczej. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Przekaźnik nadzorczy 3RR2241-2FA30 znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne monitorowanie prądu silników trójfazowych – w napędach, pompach, wentylatorach, przenośnikach i innych urządzeniach przemysłowych.

• Monitorowanie prądu w obwodach silników trójfazowych w maszynach produkcyjnych
• Detekcja przerwania przewodu, zaniku fazy lub niewłaściwej kolejności faz w instalacjach napędowych
• Zabezpieczenie przed blokowaniem silnika i przeciążeniem w systemach transportowych i wentylacyjnych
• Syndrom awaryjny i zdalna diagnostyka w automatyce budynkowej oraz przemyśle 4.0 (z wykorzystaniem IO-Link)
• Integracja z systemami sterowania PLC i stycznikami SIRIUS w rozdzielnicach sterowniczych

Wskazówki Montażowe

Montaż przekaźnika nadzorczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku serii 3RT2 (wielkość S00) lub na dedykowanym wsporniku do montażu swobodnego. Dokręcaj śruby momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do obciążenia prądowego – dla zakresu do 16 A zalecany przekrój 1,5–2,5 mm² (w zależności od długości i norm instalacyjnych).

FAQ

• Jaki jest zakres pomiaru prądu przekaźnika? Zakres pomiaru prądu wynosi 1,6–16 A – odpowiedni do monitorowania silników o małej i średniej mocy.
• Czy przekaźnik może komunikować się z systemem nadrzędnym? Tak, dostępna jest wersja z interfejsem IO-Link, która umożliwia odczyt wartości chwilowych, komunikatów statusu i błędów oraz zdalną konfigurację.
• Jakie funkcje monitorowania realizuje to urządzenie? Przekaźnik monitoruje przerwanie przewodu, zanik fazy, kolejność faz, prąd uszkodzeniowy i blokowanie silnika – zapewniając kompleksową ochronę napędu.
