Przekaźnik nadzorczy do montażu na styczniku 3RT2, wielkość S00 Standard, 1,6-16A | 3RR2241-1FA30 Siemens

Alternatywny kod produktu: 3RR22411FA30

Opis i Kluczowe Cechy

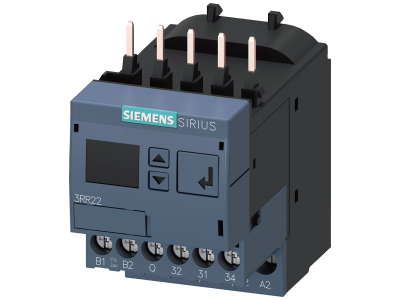

Przekaźnik nadzorczy Siemens SIRIUS 3RR2241-1FA30 to zaawansowane urządzenie do monitorowania prądu silników, przeznaczone do bezpośredniego montażu na stycznikach serii 3RT2 w wielkości S00. Oferuje zakres pomiarowy 1,6–16 A, co pozwala na precyzyjną kontrolę obciążeń silników o małej i średniej mocy. Dzięki bezpośredniemu montażowi eliminuje konieczność dodatkowego okablowania w obwodzie głównym, oszczędzając czas instalacji i miejsce w szafie sterowniczej.

• Zakres pomiaru prądu 1,6–16 A: Umożliwia dokładne monitorowanie silników w standardowych aplikacjach przemysłowych, zapewniając ochronę przed przeciążeniem i zanikiem fazy.
• Bezpośredni montaż na stycznikach SIRIUS 3RT2 (wielkość S00): Redukuje okablowanie obwodu głównego i skraca czas montażu, a jednocześnie zwiększa niezawodność połączeń.
• Wielofazowe monitorowanie prądu: Wykrywa przerwanie przewodu, zanik fazy, błędną kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika, co zwiększa dostępność instalacji i bezpieczeństwo pracy.
• Komunikaty stanu i jednoznaczne komunikaty błędów: Umożliwiają szybką diagnostykę usterek, minimalizując czas przestojów i ułatwiając serwis.
• Możliwość montażu swobodnego z użyciem wsporników (akcesoria osobno): Zapewnia elastyczność w projektowaniu szaf sterowniczych, gdy bezpośredni montaż na styczniku nie jest możliwy.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych. Produkt został zaprojektowany zgodnie z wytycznymi dotyczącymi kompatybilności elektromagnetycznej i bezpieczeństwa elektrycznego.

Zastosowanie

Przekaźnik nadzorczy 3RR2241-1FA30 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest ciągłe monitorowanie prądu silników oraz szybkie wykrywanie stanów awaryjnych. Idealnie sprawdza się w następujących scenariuszach:

• Monitorowanie prądu silników trójfazowych w napędach przemysłowych, pompach, wentylatorach i sprężarkach.
• Ochrona przed zanikiem fazy, przeciążeniem i blokowaniem wirnika w centralach klimatyzacyjnych i agregatach chłodniczych.
• Sygnalizacja usterek w automatyce budynkowej, na przykład w systemach sterowania oświetleniem lub roletami (w aplikacjach silnikowych).
• Integracja z systemami diagnostyki maszyn dzięki opcjonalnemu interfejsowi IO-Link w wariantach cyfrowych (dla symboli z serii 3RR2).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przekaźnik montuje się bezpośrednio na styczniku SIRIUS 3RT2 (wielkość S00) lub za pomocą dedykowanych wsporników do montażu swobodnego. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że instalacja nie znajduje się pod napięciem. Moment dokręcania śrub zaciskowych oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta. Należy stosować przewody o odpowiedniej wytrzymałości prądowej.

FAQ

• Jaki jest zakres prądowy przekaźnika nadzorczego 3RR2241-1FA30? Zakres pomiaru prądu wynosi od 1,6 A do 16 A, co czyni go odpowiednim do monitorowania silników o małej i średniej mocy.
• Czy przekaźnik wymaga dodatkowego zasilania? Tak, urządzenie wymaga zewnętrznego zasilania pomocniczego. Szczegółowe dane dotyczące napięcia i poboru mocy należy sprawdzić w karcie katalogowej konkretnego wariantu.
• Czy można montować przekaźnik bez stycznika? Tak, producent przewidział możliwość montażu swobodnego przy użyciu odpowiednich wsporników (akcesoria sprzedawane oddzielnie). Dzięki temu przekaźnik może być stosowany samodzielnie w dowolnym miejscu szafy sterowniczej.
