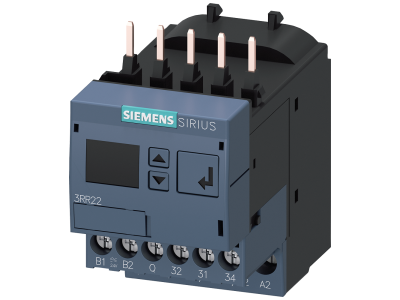

Przekaźnik nadzorczy do montażu na styczniku 3RT2, wielkość S00 Standard, 1,6-16A | 3RR2241-1FW30 Siemens

Alternatywny kod produktu: 3RR22411FW30

Opis i Kluczowe Cechy

Przekaźnik nadzorczy SIRIUS 3RR2 (symbol 3RR2241-1FW30) przeznaczony do bezpośredniego montażu na stycznikach Siemens 3RT2 lub do montażu swobodnego. Urządzenie monitoruje prąd w zakresie 1,6–16 A, co pozwala na ochronę silników przed przeciążeniem, zanikiem fazy, przerwaniem przewodu czy blokowaniem wirnika – zwiększa to dostępność instalacji i skraca czas diagnozy awarii. Kompaktowa konstrukcja nie wymaga dodatkowych przekładników prądowych, a opcjonalne złącze IO-Link umożliwia zaawansowaną komunikację z nadrzędnym systemem sterowania.

• Zakres pomiaru prądu 1,6–16 A: umożliwia ochronę silników o małej i średniej mocy, zapobiegając przegrzaniu oraz uszkodzeniom mechanicznym w przypadku przeciążenia lub blokady.
• Monitorowanie wielofazowe (przerwanie przewodu, zanik fazy, kolejność faz, prąd uszkodzeniowy): zwiększa bezpieczeństwo pracy napędu i pozwala szybko wykryć nieprawidłowości w zasilaniu lub obciążeniu.
• Diagnostyka z wartościami chwilowymi i komunikatami błędów: ułatwia lokalizację usterki i skraca przestoje – jednoznaczne komunikaty statusu informują o rodzaju zakłócenia.
• Bezpośredni montaż na styczniku 3RT2 (lub montaż swobodny z użyciem wspornika): eliminuje potrzebę dodatkowego okablowania w obwodzie głównym oraz oddzielnych przekładników, oszczędza miejsce w szafie sterowniczej i redukuje koszty instalacji.
• Szeroki zakres napięcia zasilania (warianty na różne rynki): umożliwia stosowanie urządzenia w instalacjach na całym świecie bez konieczności stosowania dodatkowych przetwornic.

Zgodność z Normami

Przekaźnik nadzorczy SIRIUS 3RR2241-1FW30 spełnia wymagania norm europejskich i standardów DIN, posiada certyfikat CE. Urządzenie zaprojektowano z myślą o bezpiecznej pracy w przemysłowych instalacjach elektrycznych, zgodnie z obowiązującymi przepisami dla aparatury sterowniczej i zabezpieczeniowej.

Zastosowanie

Przekaźnik nadzorczy 3RR2241-1FW30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie prądu silników asynchronicznych lub innych odbiorników trójfazowych. Szczególnie polecany jest do:

• Ochrony silników przed przeciążeniem, zanikiem fazy i blokowaniem wirnika w napędach pomp, wentylatorów, przenośników.
• Monitorowania ciągłości przewodów i kolejności faz w rozdzielnicach sterowniczych oraz szafach automatyki.
• Współpracy ze stycznikami serii 3RT2 w układach rozruchu i sterowania silnikami – montaż bezpośredni skraca czas instalacji.
• Integracji z systemami nadzoru poprzez interfejs IO-Link – przesyłanie wartości chwilowych i komunikatów błędów do PLC lub SCADA.

Wskazówki Montażowe

Montaż przekaźnika nadzorczego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się bezpośrednio na styczniku 3RT2 (wielkość S00) lub na szynie TH35/DIN z użyciem dedykowanego wspornika (brak w zestawie). Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i znamionowym prądem obwodu.

FAQ

• Czy przekaźnik ma wbudowane podświetlenie/LED sygnalizujące stan? W dostarczonych danych nie ma informacji o podświetleniu. Urządzenie przekazuje komunikaty statusu i błędy poprzez wyjścia cyfrowe oraz interfejs IO-Link – ewentualną sygnalizację świetlną można zrealizować za pomocą zewnętrznej lampki sterowanej z przekaźnika.
• Jaki jest stopień ochrony (IP) tego modelu? Dane wejściowe nie określają stopnia ochrony. W przypadku montażu w szafie sterowniczej przyjmuje się typową ochronę IP20 dla aparatury modułowej. Zalecamy sprawdzenie karty katalogowej producenta w celu uzyskania szczegółowych informacji.
• Czy urządzenie może pracować w trybie ciągłym monitorowania prądu (bez przerw)? Tak, przekaźnik nadzorczy 3RR2241-1FW30 jest przeznaczony do ciągłego nadzoru – dostarcza wartości chwilowe i sygnalizuje przekroczenie progów bez konieczności resetowania. Tryb pracy styków (np. NO/NC) nie został podany w dostępnych danych; sugerujemy zapoznanie się ze schematami w dokumentacji.
