Przekaźnik nadzorczy do montażu na styczniku 3RT2, wielkość S00 basic, 1,6-16A | 3RR2141-2AA30 Siemens

Alternatywny kod produktu: 3RR21412AA30

Opis i Kluczowe Cechy

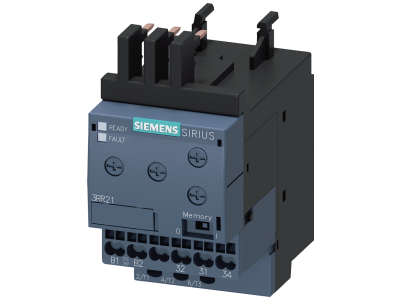

Przekaźnik nadzorczy SIRIUS 3RR2141-2AA30 firmy Siemens to urządzenie przeznaczone do bezpośredniego montażu na stycznikach 3RT2 w wielkości S00. Zakres pomiaru prądu 1,6–16 A pozwala na niezawodne monitorowanie typowych silników małej i średniej mocy, zwiększając dostępność instalacji i ułatwiając szybką diagnostykę. Kompaktowa konstrukcja eliminuje potrzebę stosowania oddzielnych przekładników prądowych, co obniża koszty i upraszcza okablowanie.

• Zakres pomiaru prądu 1,6–16 A: Precyzyjne dopasowanie do silników o różnym obciążeniu – od małych wentylatorów po pompy i napędy pomocnicze.
• Monitorowanie wielu parametrów: Wykrywa przerwanie przewodu, zanik fazy, nieprawidłową kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika – kompleksowa ochrona napędu w jednym urządzeniu.
• Bezpośredni montaż na styczniku 3RT2 (S00): Nie wymaga dodatkowego okablowania w obwodzie głównym, oszczędza miejsce w rozdzielnicy i skraca czas instalacji.
• Brak zewnętrznych przekładników prądowych: Redukuje koszty komponentów i upraszcza projektowanie układów sterowania.
• Możliwość montażu swobodnego: Dzięki dedykowanym wspornikom (dostępnym osobno) przekaźnik można instalować również niezależnie od stycznika, co zwiększa elastyczność aplikacji.

Zgodność z Normami

Przekaźnik nadzorczy SIRIUS 3RR2 jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zaprojektowano go zgodnie z wymaganiami dla aparatury sterowniczej stosowanej w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik 3RR2141-2AA30 stosuje się wszędzie tam, gdzie wymagane jest niezawodne monitorowanie stanu silnika i wczesne wykrywanie nieprawidłowości. Sprawdza się zarówno w nowych instalacjach, jak i modernizowanych układach napędowych.

• Monitorowanie silników w maszynach produkcyjnych – ochrona przed przeciążeniem, zanikiem fazy i blokadą wirnika.
• Sterowanie wentylatorami, pompami i sprężarkami w automatyce budynkowej i przemysłowej.
• Diagnostyka napędów w systemach transportowych, przenośnikach i dźwigach.
• Współpraca ze sterownikami PLC lub systemami nadzoru (SCADA) poprzez przekaźniki sygnalizacyjne.

Wskazówki Montażowe

Montaż przekaźnika nadzorczego powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku 3RT2. Moment dokręcania śrub oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją producenta. W przypadku montażu swobodnego stosuj dedykowane wsporniki firmy Siemens.

FAQ

• Jakie parametry może monitorować przekaźnik 3RR2141-2AA30? Urządzenie wykrywa przerwanie przewodu, zanik fazy, nieprawidłową kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika. Dzięki temu zapewnia kompleksową ochronę napędu.
• Czy do montażu wymagane są dodatkowe przekładniki prądowe? Nie. Przekaźnik montuje się bezpośrednio na styczniku 3RT2, co eliminuje potrzebę stosowania oddzielnych przekładników prądowych – redukuje to koszty i upraszcza okablowanie.
• Czy możliwy jest montaż swobodny, jeśli nie korzystam ze stycznika 3RT2? Tak. Producent oferuje dedykowane wsporniki do montażu swobodnego przekaźników nadzorczych 3RR2, co pozwala na ich instalację niezależnie od stycznika.
