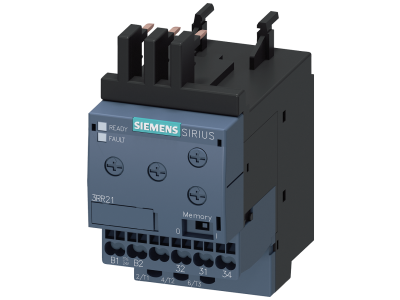

Przekaźnik nadzorczy do montażu na styczniku 3RT2, wielkość S00 basic, 1,6-16A | 3RR2141-2AW30 Siemens

Alternatywny kod produktu: 3RR21412AW30

Opis i Kluczowe Cechy

Przekaźnik nadzorczy Siemens SIRIUS 3RR2141-2AW30 (wielkość S00 basic) przeznaczony do bezpośredniego montażu na stycznikach serii 3RT2. Urządzenie umożliwia wielofazowe monitorowanie prądu w obwodach silników i napędów w zakresie 1,6–16 A, co pozwala wykryć przerwy w przewodzie, zanik fazy, niewłaściwą kolejność faz, prąd uszkodzeniowy oraz blokowanie silnika – zwiększając dostępność instalacji i skracając czas diagnostyki. Dzięki bezpośredniemu montażowi na styczniku nie wymaga dodatkowego okablowania obwodu głównego ani osobnych przekładników prądowych.

• Zakres pomiaru prądu 1,6–16 A: umożliwia niezawodne monitorowanie silników o różnych mocach znamionowych bez konieczności stosowania przekładników.
• Monitoring wielofazowy i wykrywanie usterek: chroni instalację przed skutkami zaniku fazy, przeciążenia, blokowania wirnika oraz przerwań przewodów.
• Bezpośredni montaż na styczniku 3RT2 S00: eliminuje okablowanie obwodu głównego i skraca czas instalacji, jednocześnie redukując liczbę komponentów.
• Wartości chwilowe, komunikaty statusu i błędów: ułatwiają szybką i jednoznaczną diagnostykę – zwiększa to dostępność maszyny i minimalizuje przestoje.
• Obsługa IO-Link (wariant basic): umożliwia zaawansowaną parametryzację i komunikację z systemem sterowania, co przekłada się na lepszą kontrolę procesu.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich i posiada certyfikat CE. Urządzenie przeznaczone jest do stosowania w instalacjach przemysłowych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik nadzorczy 3RR2141-2AW30 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ciągłe monitorowanie parametrów prądowych silników i napędów – szczególnie w układach automatyki przemysłowej oraz w systemach zabezpieczeń maszyn.

• Monitorowanie prądu silników asynchronicznych w celu wykrycia zaniku fazy, przeciążenia lub blokady wirnika.
• Diagnostyka i sygnalizacja usterek w sieciach trójfazowych – szybkie identyfikowanie przerwań przewodów i asymetrii prądów.
• Integracja z systemami sterowania przez IO-Link – umożliwia zdalny odczyt wartości chwilowych i konfigurację progów alarmowych.
• Ochrona napędów w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka dostępność i krótki czas reakcji na awarię.

Wskazówki Montażowe

Montaż przekaźnika nadzorczego 3RR2141-2AW30 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia i zabezpieczeniu przed ponownym włączeniem. Urządzenie montuje się bezpośrednio na styczniku SIRIUS 3RT2 wielkości S00 – nie wymaga dodatkowego okablowania w obwodzie głównym. Momenty dokręcania oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd obciążenia.

FAQ

• Czy przekaźnik nadzorczy 3RR2141-2AW30 posiada podświetlenie? Nie, w wersji basic nie przewidziano podświetlenia. Sygnalizacja stanów odbywa się poprzez komunikaty błędów i wartości chwilowe (możliwe odczytanie za pomocą IO-Link lub lokalnych diod LED na styczniku).
• Jaki jest stopień ochrony (IP) tego urządzenia? Producent nie podaje konkretnego stopnia IP – urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie typowo panuje ochrona IP20. Należy zapewnić odpowiednie warunki otoczenia zgodnie z dokumentacją.
• Czy przekaźnik nadzorczy wymaga dodatkowego zasilania? Urządzenie jest zasilane bezpośrednio z obwodu głównego – nie potrzebuje osobnego zasilacza. Wariant 3RR2141-2AW30 akceptuje szeroki zakres napięcia zasilania, co umożliwia stosowanie w instalacjach na całym świecie.
