CRN 400x300x150 drzwi pełne | NSYCRN43150 Schneider Electric

Opis i Kluczowe Cechy

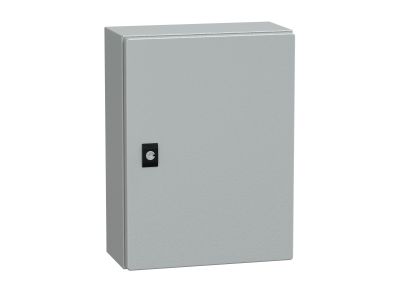

Obudowa naścienna Spacial CRN Schneider Electric o symbolu NSYCRN43150 to kompaktowe rozwiązanie do uniwersalnych zastosowań elektrycznych i automatyki. Wykonana z wytrzymałej stali, oferuje wysoki poziom ochrony IP66 oraz IK10, co gwarantuje niezawodność w trudnych warunkach przemysłowych i zewnętrznych. Wymiary 400 x 300 x 150 mm (wys. x szer. x gł.) z drzwiami pełnymi i odwracalnym kierunkiem otwierania ułatwiają montaż i dostęp do wnętrza.

• Stopień ochrony IP66: Pełna szczelność przed pyłem i ochrona przed silnymi strugami wody – bezpieczna praca w zapylonym i mokrym środowisku.
• Odporność na uderzenia IK10: Wytrzymałość na uderzenia mechaniczne do 20 J – ochrona wrażliwych komponentów przed przypadkowymi uszkodzeniami.
• Konstrukcja stalowa z podwójnym profilem tylnym: Spawany tył tworzy szczelną, chronioną przestrzeń, a boki z pojedynczej składanej sekcji zwiększają sztywność i ułatwiają obróbkę.
• Zamek z podwójnym ryglem 3 mm: Skuteczne zabezpieczenie przed nieautoryzowanym dostępem – idealne do instalacji wymagających kontroli dostępu.
• Wykończenie farbą proszkową epoksydowo-poliestrową: Jednolite, estetyczne wykończenie odporne na korozję i uszkodzenia mechaniczne – długotrwała ochrona wizualna i funkcjonalna.

Zgodność z Normami

Produkt posiada certyfikat c.UL (UL 508A), co potwierdza zgodność z wymaganiami bezpieczeństwa dla obudów rozdzielnic i sterownic. Klasyfikacja Green Premium od Schneider Electric zapewnia zgodność z najnowszymi przepisami środowiskowymi (RoHS, REACH) oraz przejrzystość w zakresie wpływu na środowisko.

Zastosowanie

Obudowa Spacial CRN przeznaczona jest do montażu naściennego w instalacjach przemysłowych, komercyjnych i infrastrukturalnych, gdzie wymagana jest wysoka ochrona przed czynnikami zewnętrznymi.

• Rozdzielnice elektryczne w halach produkcyjnych i magazynach – ochrona przed pyłem i wilgocią.
• Sterowanie i automatyka w obiektach wodociągowych, wentylacyjnych i klimatyzacyjnych – odporność na wilgoć i uderzenia.
• Sygnalizacja i zasilanie w instalacjach zewnętrznych (parkingi, tereny otwarte) – pełna szczelność IP66.
• Przemysł maszynowy – obudowa dla sterowników PLC, przekaźników i styczników w celu ochrony przed wibracjami i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Obudowę mocować do ściany za pomocą odpowiednich kołków i śrub (nie dołączonych), dostosowanych do podłoża i ciężaru całej instalacji. Wprowadzenie przewodów i dławic należy wykonać przez płytę dławicową (dolną). Nie przekraczać dopuszczalnego obciążenia termicznego wewnątrz obudowy – zapewnić odpowiednią wentylację w razie potrzeby. W przypadku modyfikacji (np. wiercenia otworów) należy zabezpieczyć krawędzie przed korozją.

FAQ

• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia odporność na deszcz, pył i wiatr – obudowa może być stosowana w instalacjach zewnętrznych, o ile nie jest narażona na długotrwałe zanurzenie.
• Jaką maksymalną masę można umieścić wewnątrz obudowy? Producent nie podaje konkretnego udźwigu. Należy rozmieścić komponenty równomiernie, a całkowity ciężar nie powinien przekraczać wytrzymałości mocowania ściennego i samej obudowy (typowe obudowy stalowe tej wielkości wytrzymują do ok. 30-50 kg, ale zaleca się weryfikację na podstawie dokumentacji technicznej).
• Czy obudowa jest wyposażona w płytę montażową wewnątrz? W standardowym zestawie znajduje się płyta dławicowa (dolna) oraz korpus. Płyta montażowa (metalowa) nie jest dołączona – można ją zamówić osobno lub zamontować komponenty bezpośrednio do tyłu obudowy.
