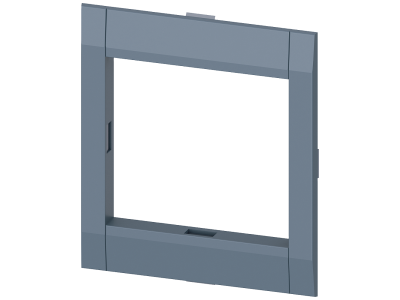

Rama osłonowa 76,2x 70,7mm (szer. x wys.) wyposażenie do: wyłącznik 3-biegunowy | 3VA9053-0SB20 Siemens

Alternatywny kod produktu: 3VA90530SB20

Opis i Kluczowe Cechy

Rama osłonowa o symbolu 3VA9053-0SB20 to akcesorium przeznaczone do wyłączników 3-biegunowych, w tym z serii 3VA11 z napędem silnikowym MO320 160 (3VA9157-0HA.0). Jej wymiary 76,2 x 70,7 mm są precyzyjnie dopasowane do wycięcia w drzwiach rozdzielnicy, co gwarantuje stabilny montaż wyłącznika oraz estetyczne wykończenie frontu.

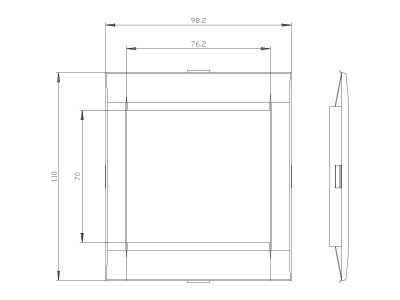

• Wymiary (szer. x wys.): 76,2 x 70,7 mm – zapewniają dokładne pasowanie w standardowym wycięciu drzwi, eliminując luz i ryzyko uszkodzenia krawędzi.
• Dedykowana kompatybilność: zaprojektowana do wyłączników 3-biegunowych, w tym modeli z napędem silnikowym MO320 160, co ułatwia dobór i instalację.
• Estetyczne wykończenie: rama osłonowa maskuje krawędzie wycięcia, nadając rozdzielnicy profesjonalny i schludny wygląd.
• Łatwy montaż: mocowana bezpośrednio w wycięciu drzwi, umożliwia szybki dostęp do elementów sterujących wyłącznika bez konieczności otwierania całej szafy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Rama osłonowa znajduje praktyczne zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagany jest bezpieczny i wygodny dostęp do wyłącznika 3-biegunowego, przy jednoczesnym zachowaniu estetyki instalacji.

• Montaż w drzwiach rozdzielnic przemysłowych i komercyjnych.
• Instalacja w szafach sterowniczych z wyłącznikami głównymi lub rozłącznikami.
• Umożliwienie obsługi wyłącznika z napędem silnikowym bez otwierania drzwi.
• Zastosowanie w systemach dystrybucji energii wymagających szybkiego dostępu do wyłącznika awaryjnego.

Wskazówki Montażowe

Montaż ramy osłonowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Ramę montuje się w wycięciu drzwi o wymiarach 76,2 x 70,7 mm, zgodnie z dokumentacją techniczną producenta. W przypadku wyłącznika z przewodami należy dobrać ich przekrój do rzeczywistego obciążenia. Prawidłowe osadzenie ramy zapewnia stabilność i bezpieczeństwo użytkowania.

FAQ

• Do jakich wyłączników pasuje ta rama? Rama osłonowa 3VA9053-0SB20 dedykowana jest do wyłączników 3-biegunowych, w tym z serii 3VA11 z napędem silnikowym MO320 160 (indeks 3VA9157-0HA.0). Przed zakupem zaleca się weryfikację kompatybilności z konkretnym modelem wyłącznika.
• Czy rama posiada uszczelkę lub zapewnia szczelność IP? W dostępnych danych nie ma informacji o uszczelce. Stopień ochrony całej rozdzielnicy zależy od konstrukcji drzwi i zastosowanych uszczelnień – sama rama osłonowa nie gwarantuje konkretnej klasy IP.
• Czy montaż wymaga specjalnych narzędzi? Do montażu ramy w wycięciu drzwi zwykle wystarcza standardowy zestaw narzędzi. Szczegółowe instrukcje montażu znajdują się w dokumentacji produktu dołączonej do wyłącznika lub ramy.
