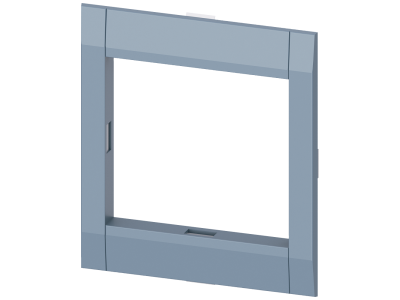

Rama osłonowa do wycięcia w drzwiach 76,2 x 70,7 mm (szer. x wys.) do 3VA51, 3-bieg. z TMTU | 3VA9033-0SB20 Siemens

Alternatywny kod produktu: 3VA90330SB20

Opis i Kluczowe Cechy

Rama osłonowa 76,2 x 70,7 mm (szer. x wys.) o symbolu 3VA9033-0SB20 to akcesorium montażowe przeznaczone do precyzyjnego osadzenia w drzwiach szaf elektrycznych i rozdzielnic. Zaprojektowana do współpracy z 3-biegunowymi wyłącznikami z dostępem tylnym TMTU (np. serii 3VA51), zapewnia estetyczne i funkcjonalne wykończenie miejsca montażu napędu silnikowego MO320 125.

• Precyzyjne wymiary montażowe: 76,2 x 70,7 mm (szer. x wys.) – idealne dopasowanie do standardowych otworów w drzwiach rozdzielnic i szaf sterowniczych.
• Materiał konstrukcyjny: Trwała rama z tworzywa termoplastycznego, odporna na działanie czynników atmosferycznych i promieniowanie UV – zapewnia długotrwałą stabilność mechaniczną.
• Estetyczne wykończenie: Gładka powierzchnia i jednolity kolor (standardowo czarny RAL9005) doskonale komponują się z nowoczesną aparaturą modułową.
• Łatwy montaż: Rama zakładana jest w przygotowany otwór i zabezpieczana za pomocą standardowych elementów mocujących (śruby, zatrzaski).
• Kompatybilność z serią 3VA51: Zaprojektowana do współpracy z 3-biegunowymi wyłącznikami z dostępem TMTU, w tym z napędem silnikowym MO320 125.

Zgodność z Normami

Rama osłonowa spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Została zaprojektowana zgodnie z normami dotyczącymi rozdzielnic elektrycznych i aparatury modułowej, w zakresie wymiarów otworów montażowych i odporności mechanicznej.

Zastosowanie

Rama osłonowa 3VA9033-0SB20 znajduje zastosowanie w instalacjach elektrycznych wymagających estetycznego i funkcjonalnego wykończenia miejsc montażu aparatury.

• Montaż w drzwiach szaf sterowniczych i rozdzielnic w celu ujednolicenia wyglądu otworów montażowych.
• Zapewnienie estetycznego wykończenia miejsc montażu napędów silnikowych MO320 125 serii 3VA51.
• Stosowanie w szafach modułowych, gdzie wymagane jest precyzyjne osadzenie aparatury 3-biegunowej z dostępem TMTU.
• Wyposażenie nowych instalacji lub modernizacja istniejących – uniwersalne rozwiązanie dla standardowych otworów montażowych.

Wskazówki Montażowe

Montaż ramy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie, w którym prowadzone będą prace. W drzwiach szafy wyciąć otwór o wymiarach 76,2 x 70,7 mm z zachowaniem odpowiednich tolerancji. Ramę osadzić w otworze i zabezpieczyć za pomocą dostępnych elementów mocujących (np. śrubami). Po montażu sprawdzić stabilność i prawidłowe osadzenie ramy. Upewnić się o kompatybilności z serią 3VA51 przed montażem.

FAQ

• Jakie są dokładne wymiary otworu montażowego dla tej ramy? Rama wymaga przygotowania otworu o wymiarach 76,2 x 70,7 mm (szer. x wys.) w drzwiach szafy lub rozdzielnicy.
• Czy rama jest kompatybilna z innymi seriami wyłączników niż 3VA51? Rama została zaprojektowana do współpracy z 3-biegunowymi wyłącznikami z dostępem TMTU serii 3VA51. Przed użyciem z innymi modelami należy sprawdzić kompatybilność.
• Jaki materiał wykonania ramy? Rama wykonana jest z tworzywa termoplastycznego o wysokiej odporności na działanie czynników zewnętrznych i promieniowanie UV, zapewniając trwałość i stabilność mechaniczną.
