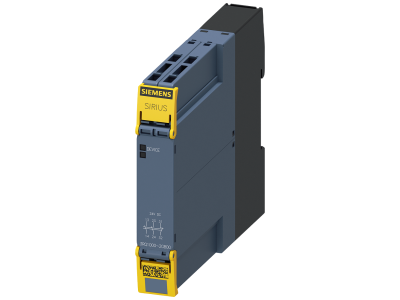

Przekaźnik dołączający z wymuszonym prowadzeniem styków 2NO+1NC AC/DC 24V przył. sprężyn. SIL 2/PL c | 3RQ1000-2GB00 Siemens

Alternatywny kod produktu: 3RQ10002GB00

Opis i Kluczowe Cechy

Przekaźnik dołączający z wymuszonym prowadzeniem styków 2NO+1NC AC/DC 24V z przyłączem sprężynowym to zaawansowane urządzenie przeznaczone do bezpiecznego sprzęgania sygnałów sterujących w układach automatyki i zabezpieczeń. Certyfikacja SIL 2/PL c potwierdza jego wysoką niezawodność w systemach wymagających podwyższonego poziomu bezpieczeństwa. Posiada trzy styki (2NO+1NC), co umożliwia elastyczne konfigurowanie obwodów sterowania.

• Napięcie zasilania AC/DC 24V: Uniwersalne napięcie zasilania, kompatybilne z większością systemów sterowania i automatyki przemysłowej.
• Wymuszone prowadzenie styków: Zapobiega zwarciom styków i zapewnia wysoką niezawodność połączeń, co jest kluczowe w aplikacjach bezpieczeństwa.
• Przyłącze sprężynowe: Umożliwia szybki i bezproblemowy montaż przewodów bez konieczności używania narzędzi, skracając czas instalacji.
• Certyfikacja SIL 2/PL c: Gwarantuje spełnienie wymagań norm bezpieczeństwa dla systemów krytycznych, takich jak układy zabezpieczeń maszyn.

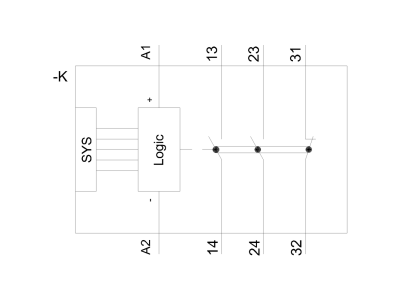

• Styki 2NO+1NC: Dwa styki normalnie otwarte i jeden normalnie zamknięty, pozwalają na elastyczne projektowanie obwodów sterowania i sygnalizacji.

Zgodność z Normami

Przekaźnik spełnia wymagania norm bezpieczeństwa funkcjonalnego m.in. IEC 61508 (SIL 2), IEC 62061 (PL c) oraz EN ISO 13849-1. Posiada deklarację zgodności CE i certyfikaty potwierdzające jego przydatność w aplikacjach wymagających wysokiego poziomu niezawodności.

Zastosowanie

Przekaźnik dołączający z wymuszonym prowadzeniem styków znajduje zastosowanie w systemach sterowania, zabezpieczeń i automatyki, gdzie wymagane jest niezawodne i bezpieczne sprzęganie sygnałów.

• Sprzęganie sygnałów sterujących w układach zabezpieczeń maszyn (np. osłony, kurtyny świetlne).
• Rozbudowa styków przekaźników bezpieczeństwa w systemach sterowania PLC i przemysłowych.
• Bezpieczne połączenia w obwodach sygnalizacji awaryjnej i kontroli stanu.
• Stosowanie w aplikacjach wymagających certyfikacji SIL/PL, takich jak przemysł chemiczny, energetyka czy obrabiarki.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Wymagane jest odłączenie napięcia zasilania przed rozpoczęciem prac. Przekaźnik należy zamontować w odpowiedniej obudowie lub szynie DIN, a następnie podłączyć przewody do zacisków sprężynowych – nie wymaga to użycia narzędzi. Podczas montażu należy zwrócić uwagę na poprawne ułożenie przewodów i ich izolację. Zaleca się stosowanie odpowiednich przekrojów przewodów zgodnie z dokumentacją techniczną urządzenia.

FAQ

• Czy przekaźnik może być stosowany w aplikacjach wymagających certyfikacji SIL 3? Nie – certyfikacja SIL 2/PL c obejmuje aplikacje o niższym poziomie ryzyka. Dla aplikacji SIL 3 konieczne jest zastosowanie odpowiednich przekaźników o wyższym poziomie certyfikacji.
• Czy przekaźnik może współpracować z przekaźnikami bezpieczeństwa 3SK? Tak – zaprojektowany został z myślą o współpracy z tymi przekaźnikami, co ułatwia ich rozbudowę i integrację w systemach sterowania.
• Jaki jest maksymalny prąd łączeniowy styków? Maksymalny prąd łączeniowy nie został określony w dostępnych danych. W celu uzyskania dokładnych informacji należy zapoznać się z dokumentacją techniczną producenta lub kartą katalogową.
