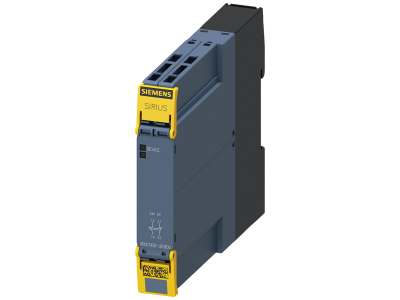

Przekaźnik dołączający z wymuszonym prowadzeniem styków 1NO+1NC AC/DC 24V przył. sprężyn. SIL 2/PL c | 3RQ1000-2EB00 Siemens

Alternatywny kod produktu: 3RQ10002EB00

Opis i Kluczowe Cechy

Przekaźnik dołączający z wymuszonym prowadzeniem styków to specjalizowane urządzenie przeznaczone do bezpiecznego sprzęgania sygnałów sterujących między układami sterowania a rozszerzaniem funkcji przekaźników bezpieczeństwa. Zasilany napięciem AC/DC 24V, wyposażony w zestyki 1NO+1NC z przyłączem sprężynowym, spełnia wymogi norm bezpieczeństwa SIL 2/PL c. Konstrukcja z wymuszonym prowadzeniem styków eliminuje ryzyko zakleszczenia styków, co gwarantuje niezawodność działania w krytycznych aplikacjach.

• Zestyki 1NO+1NC z wymuszonym prowadzeniem: Zapewniają niezawodne sprzęganie sygnałów i eliminują ryzyko zakleszczenia styków, zwiększając bezpieczeństwo układów sterowania.
• Napięcie zasilania AC/DC 24V: Uniwersalny zakres napięcia zasilania umożliwia zastosowanie w różnych standardach instalacji przemysłowych.
• Przyłącze sprężynowe (push-in): Ułatwia szybkie i pewne podłączanie przewodów bez konieczności używania narzędzi, skracając czas montażu.
• Poziom bezpieczeństwa SIL 2/PL c: Certyfikowany do stosowania w układach wymagających wysokiego poziomu niezawodności i bezpieczeństwa funkcjonalnego.
• Zdejmowane zaciski: Umożliwiają łatwą wymianę urządzenia bez konieczności demontażu całej instalacji – oszczędność czasu i redukcja przestojów.

Zgodność z Normami

Przekaźnik spełnia wymagania norm bezpieczeństwa funkcjonalnego PN-EN 61508 (SIL) oraz PN-EN ISO 13849-1 (PL), posiada certyfikaty zgodności z dyrektywami europejskimi i oznakowanie CE. Został zaprojektowany zgodnie z zasadami bezpieczeństwa dla układów sterowania maszyn.

Zastosowanie

Przekaźnik dołączający z wymuszonym prowadzeniem styków znajduje zastosowanie w układach sterowania maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne i bezpieczne sprzęganie sygnałów sterujących.

• Sprzęganie sygnałów między układami sterowania a układami bezpieczeństwa w maszynach przemysłowych.
• Rozbudowa funkcji styków przekaźników bezpieczeństwa 3SK poprzez bezpieczne połączenie z układem sterowania.
• Stosowanie w układach wymagających wysokiego poziomu bezpieczeństwa funkcjonalnego (SIL 2/PL c).
• Aplikacje w systemach automatyki przemysłowej, gdzie kluczowe jest niezawodne działanie styków.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną i schematami połączeń. Urządzenie należy zamontować w odpowiedniej obudowie lub na szynie DIN, zachowując minimalne odstępy od innych elementów. Połączenia elektryczne wykonywać przy odłączonym napięciu zasilania. Stosować przewody o odpowiednim przekroju zgodnie z zaleceniami producenta. Po montażu należy przeprowadzić testy działania układu, weryfikując poprawność sprzęgania sygnałów i brak zakłóceń.

FAQ

• Czy przekaźnik można stosować w układach zasilanych napięciem 230V AC? Tak, urządzenie obsługuje napięcie zasilania AC/DC 24V. Do zasilania układu 230V AC należy zastosować odpowiedni transformator lub zasilacz napięcia stałego.
• Jaki jest maksymalny prąd obciążenia styków? Maksymalny prąd obciążenia styków nie został podany w dostępnych danych. Należy zapoznać się z kartą katalogową produktu lub dokumentacją techniczną.
• Czy przekaźnik posiada zabezpieczenie przed zwarciem? Wymuszony układ prowadzenia styków minimalizuje ryzyko zakleszczenia, jednak zaleca się stosowanie dodatkowych zabezpieczeń w postaci bezpieczników topikowych lub wyłączników nadprądowych w obwodzie.
