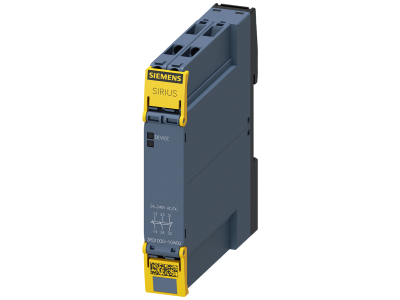

Przekaźnik dołączający z wymuszonym prowadzeniem styków 2NO+1NC AC/DC 24-240V przył.śrub. SIL 2/PL c | 3RQ1000-1GW00 Siemens

Alternatywny kod produktu: 3RQ10001GW00

Opis i Kluczowe Cechy

Przekaźnik dołączający z wymuszonym prowadzeniem styków 2NO+1NC AC/DC 24-240V z przyłączem śrubowym to kluczowy element systemów sterowania i zabezpieczeń. Zaprojektowany do bezpiecznego sprzęgania sygnałów sterujących z i do układów sterowania oraz rozbudowy styków w przekaźnikach bezpieczeństwa. Szerokozakresowe napięcie zasilania 24-240V AC/DC gwarantuje uniwersalność zastosowania w różnych instalacjach elektrycznych. Zdejmowane zaciski ułatwiają szybki montaż, wymianę i konserwację urządzenia.

• Wymuszone prowadzenie styków: Zapewnia pewne i niezawodne sprzęganie sygnałów w układach sterowania, zwiększając bezpieczeństwo instalacji.
• Szerokozakresowe napięcie zasilania 24-240V AC/DC: Umożliwia stosowanie w różnych systemach napięciowych bez konieczności stosowania dodatkowych przetwornic.
• Zdejmowane zaciski: Ułatwiają szybkie podłączanie przewodów, skracają czas montażu i ułatwiają późniejsze przeglądy instalacji.
• Przyłącze śrubowe: Stabilne i pewne połączenie elektryczne, odporne na drgania i wibracje w trudnych warunkach pracy.
• Certyfikacja bezpieczeństwa SIL 2/PL c: Potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa, odpowiedni do stosowania w układach zabezpieczeń.

Zgodność z Normami

Przekaźnik spełnia wymagania norm dotyczących bezpieczeństwa funkcjonalnego, w tym międzynarodowe standardy SIL 2 i PL c. Posiada certyfikację CE oraz deklarację zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Przekaźnik dołączający z wymuszonym prowadzeniem styków znajduje zastosowanie w układach sterowania, systemach zabezpieczeń oraz rozbudowie styków w przekaźnikach bezpieczeństwa.

• Sprzęganie sygnałów sterujących w układach automatyki przemysłowej i budynkowej.
• Rozbudowa styków w układach bezpieczeństwa, w tym w parach z przekaźnikami 3SK.
• Stosowanie w systemach kontroli dostępu, sygnalizacji alarmowej i układach awaryjnego zatrzymania.
• Zastosowania w maszynach przemysłowych wymagających certyfikowanych rozwiązań bezpieczeństwa.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie należy zamontować w odpowiedniej obudowie lub szafie sterowniczej, zapewniając odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi. Przewody połączeniowe należy doprowadzić do zacisków śrubowych, dokręcić z odpowiednim momentem (zgodnie z dokumentacją) i sprawdzić stabilność połączenia. Po montażu przeprowadzić test funkcjonalny układu sterowania.

FAQ

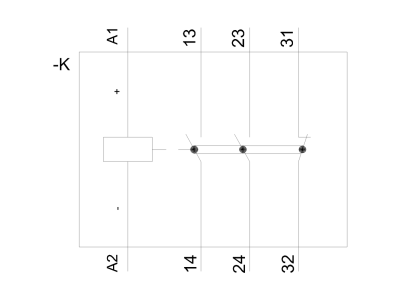

• Co oznacza wymuszone prowadzenie styków? Wymuszone prowadzenie styków to konstrukcja, w której styki NO i NC są mechanicznie połączone i poruszają się razem. Zapewnia to pewne sprzęganie sygnałów nawet w przypadku awarii jednego z obwodów.
• Czy przekaźnik można stosować z przekaźnikami bezpieczeństwa 3SK? Tak, przekaźnik jest zaprojektowany do współpracy z przekaźnikami bezpieczeństwa 3SK, co umożliwia rozbudowę styków w układach zabezpieczeń.
• Jaki jest zakres napięcia zasilania? Przekaźnik zasilany jest napięciem 24-240V AC/DC, co umożliwia jego stosowanie w różnych systemach elektrycznych bez konieczności stosowania dodatkowych przetwornic napięcia.
