Stycznik sprzęgający, AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2017-1KB41 Siemens

Alternatywny kod produktu: 3RT20171KB41

Opis i Kluczowe Cechy

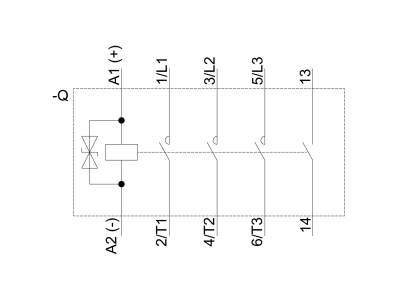

Stycznik sprzęgający SIRIUS 3RT2017-1KB41 firmy Siemens to kompaktowe urządzenie rozmiaru S00 przeznaczone do przełączania silników oraz obwodów pomocniczych i sterowniczych. Dzięki kategorii użytkowania AC-3, prądzie 12 A i mocy 5,5 kW przy 400 V zapewnia niezawodną pracę w układach napędowych. Cewka sterowana napięciem stałym DC 24 V ze zintegrowaną diodą transil umożliwia bezpośrednie połączenie z elektronicznymi układami sterowania, w tym wyjściami PLC. Wyposażony w jeden zestyk pomocniczy NO (normalnie otwarty) oraz przyłącze śrubowe, gwarantuje pewne i trwałe okablowanie.

• Kategoria użytkowania AC-3, prąd 12 A, moc 5,5 kW / 400 V: Bezpieczne przełączanie silników indukcyjnych o znacznym obciążeniu, z wysoką żywotnością styków.
• Cewka DC 24 V (0,7–1,25 × Us) z diodą transil: Bezpośrednie sterowanie z wyjść PLC lub sterowników bez dodatkowych przekaźników; dioda tłumi przepięcia, chroniąc elektronikę sterującą.
• Zestyk pomocniczy 1NO (normalnie otwarty): Umożliwia sygnalizację stanu załączenia lub realizację prostych funkcji blokad – zintegrowany, nie wymaga rozszerzenia.
• Przyłącze śrubowe: Szybkie i pewne okablowanie przewodów – idealne w szafach sterowniczych, gdzie wymagana jest stabilność połączeń w warunkach przemysłowych.
• Kompaktowa budowa w rozmiarze S00: Oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiej mocy załączania; możliwość łączenia z innymi elementami systemu SIRIUS.

Zgodność z Normami

Stycznik 3RT2017-1KB41 spełnia wymagania norm międzynarodowych, w tym IEC oraz UL/CSA, co potwierdza jego globalną dopuszczalność. Urządzenie jest gotowe do współpracy z silnikami o klasie sprawności IE3 i IE4 (IE3/IE4 ready), co zapewnia kompatybilność z nowoczesnymi napędami energooszczędnymi. Posiada certyfikat CE.

Zastosowanie

Stycznik sprzęgający SIRIUS został zaprojektowany do bezpośredniego sterowania odbiornikami z elektronicznych układów sterowania, szczególnie w aplikacjach wymagających szybkiego i pewnego przełączania. Sprawdza się w następujących scenariuszach:

• Bezpośrednie załączanie i wyłączanie silników trójfazowych w układach rozruchowych i nawrotnych (kategoria AC-3).
• Sygnalizacja stanu pracy oraz realizacja obwodów pomocniczych w systemach automatyki przemysłowej.
• Impulsowe sterowanie stycznikami głównymi, przekaźnikami lub wejściami PLC dzięki zestykowi NO i niskiemu poborowi mocy cewki.
• Zastosowanie w modułowym systemie SIRIUS – jako element odgałęzienia odbiornika w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy. Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać odpowiednio do prądu obciążenia (12 A) oraz do prądu cewki (dla DC 24 V – zalecany przekrój min. 0,75 mm²). W przypadku stosowania z wyjściami PLC upewnij się, że źródło napięcia dostarcza wymagane napięcie w zakresie 0,7–1,25 × Us (ok. 16,8–30 V DC).

FAQ

• Czy stycznik ma podświetlenie lub diodę LED sygnalizującą stan załączenia? W danych katalogowych nie zawarto informacji o podświetleniu. Stycznik nie jest wyposażony w diodę LED – stan pracy można monitorować przez zestyk pomocniczy 1NO.
• Jaki jest stopień ochrony IP tego stycznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Dla aparatury modułowej montowanej w rozdzielnicy standardowo przyjmuje się IP20 (ochrona przed palcami). W razie potrzeby wyższej szczelności należy zastosować obudowę dodatkową.
• Czy można rozszerzyć stycznik o dodatkowe łączniki pomocnicze, np. 1NC? Nie – zgodnie z danymi katalogowymi stycznik nie ma możliwości rozszerzenia o łącznik pomocniczy. Fabrycznie zintegrowany jest jeden zestyk NO; potrzebę innej konfiguracji należy realizować przez osobny przekaźnik lub stycznik z odpowiednią liczbą styków.
