Stycznik sprzęgający, AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2017-1JB41 Siemens

Alternatywny kod produktu: 3RT20171JB41

Opis i Kluczowe Cechy

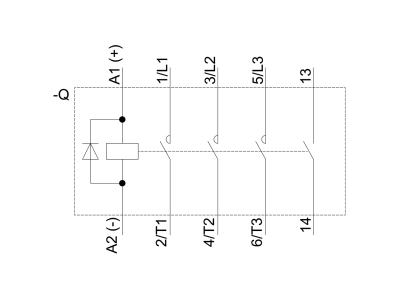

Stycznik sprzęgający Siemens 3RT2017-1JB41 to trójbiegunowe urządzenie przeznaczone do kategorii AC-3, o prądzie znamionowym 12 A i mocy 5,5 kW przy 400 V. Cewka sterowana napięciem DC 24 V (zakres 0,7–1,25 × Us) ze zintegrowaną diodą ochronną oraz jeden styk pomocniczy 1NO. Wielkość S00 i przyłącze śrubowe zapewniają kompaktową zabudowę i łatwy montaż. Dzięki specjalnej konstrukcji stycznik jest przystosowany do bezpośredniego współpracy z wyjściami PLC.

• Prąd AC-3 12 A / moc 5,5 kW przy 400 V: Gwarantuje bezpieczne przełączanie silników o znacznym obciążeniu w standardowych sieciach trójfazowych bez ryzyka przegrzania styków.
• Napięcie cewki DC 24 V z zakresem 0,7–1,25 × Us: Umożliwia stabilne załączanie w szerokim zakresie napięć oraz zapewnia kompatybilność z elektronicznymi układami sterowania, w tym wyjściami PLC.
• Zintegrowana dioda ochronna: Tłumi przepięcia indukcyjne powstające przy wyłączaniu cewki, chroniąc elementy sterujące i eliminując konieczność stosowania zewnętrznych tłumików.
• Styk pomocniczy 1 NO: Pozwala na sygnalizację stanu załączenia stycznika lub realizację prostych funkcji pomocniczych bez potrzeby instalowania dodatkowego łącznika.
• Wielkość S00 i przyłącze śrubowe: Kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, a solidne zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.

Zgodność z Normami

Stycznik 3RT2017-1JB41 należy do modułowego systemu SIRIUS i jest dopuszczony na całym świecie – spełnia wymagania norm IEC oraz UL/CSA. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami UE. Urządzenie jest przygotowane do pracy z silnikami o klasach sprawności IE3 i IE4.

Zastosowanie

Stycznik sprzęgający serii 3RT2 został zaprojektowany do przełączania silników oraz obwodów pomocniczych i sterowniczych w przemyśle i automatyce budynkowej. Dzięki zintegrowanej diodzie i szerokiemu zakresowi napięcia sterowania doskonale nadaje się do bezpośredniego podłączenia do wyjść PLC.

• Sterowanie trójfazowymi silnikami asynchronicznymi w układach bezpośredniego załączania (kategoria AC-3).
• Współpraca z przekaźnikami, stycznikami oraz modułami PLC w szafach sterowniczych.
• Zastosowanie w maszynach, instalacjach HVAC, pompach, wentylatorach i innych urządzeniach przemysłowych.
• Sygnalizacja stanu pracy za pomocą styku pomocniczego 1NO w obwodach pomocniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN). Przy dokręcaniu zacisków śrubowych należy stosować moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego (12 A) oraz warunków instalacji. Ze względu na zintegrowaną diodę należy zwrócić uwagę na polaryzację napięcia sterującego (DC 24 V).

FAQ

• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie jest wyposażony w podświetlenie. Posiada zintegrowaną diodę ochronną, która tłumi przepięcia, ale nie emituje światła.
• Jaki jest stopień ochrony stycznika? W danych nie podano konkretnego stopnia IP. Styczniki z serii SIRIUS w standardowej wersji mają zazwyczaj IP20 dla części zaciskowej po zamontowaniu w rozdzielnicy. W celu uzyskania pełnej informacji należy sprawdzić dokumentację techniczną.
• Czy można rozszerzyć stycznik o dodatkowy łącznik pomocniczy? Nie, według danych producenta w tym modelu (3RT2017-1JB41) brak możliwości rozszerzenia o łącznik pomocniczy. Należy wybrać wariant z odpowiednią liczbą styków pomocniczych lub zastosować osobny przekaźnik.
