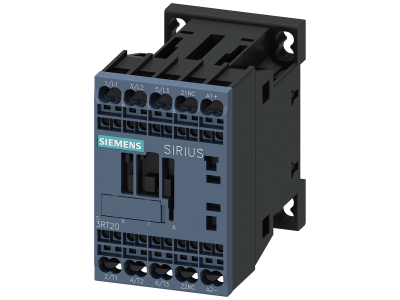

Stycznik sprzęgający, AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NC, przyłącze sprężynowe | 3RT2017-2KB42 Siemens

Alternatywny kod produktu: 3RT20172KB42

Opis i Kluczowe Cechy

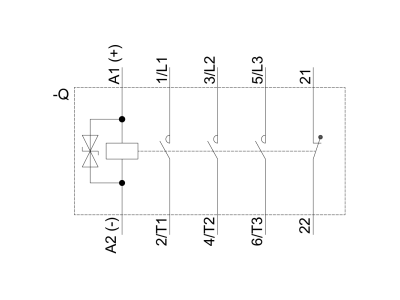

Stycznik sprzęgający Siemens 3RT2017-2KB42 z serii SIRIUS to urządzenie przeznaczone do przełączania silników oraz obwodów pomocniczych i sterowniczych, zaprojektowane specjalnie do bezpośredniego połączenia z elektronicznymi układami sterowania (PLC). W kategorii AC‑3 zapewnia prąd 12 A i moc 5,5 kW przy 400 V, co gwarantuje niezawodną pracę w standardowych zastosowaniach silnikowych. Trzybiegunowa konstrukcja, zintegrowana dioda transil oraz jeden styk pomocniczy NC rozszerzają funkcjonalność. Wykonanie w wielkości S00 i przyłącze sprężynowe umożliwiają szybki, bezobsługowy i odporny na wibracje montaż.

• Kategoria użytkowa AC‑3, prąd 12 A / moc 5,5 kW przy 400 V: zapewnia sprawne i bezpieczne przełączanie silników o średnim obciążeniu, minimalizując ryzyko przegrzania i wydłużając żywotność styków.
• Cewka sterująca DC 24 V (zakres 0,7–1,25 × US): umożliwia bezpośrednie sterowanie z wyjść PLC (np. Siemens SIMATIC) bez dodatkowych przekaźników pośredniczących, co upraszcza okablowanie i skraca czas projektowania.
• Zintegrowana dioda transil: chroni elektroniczne układy sterujące przed przepięciami indukcyjnymi generowanymi podczas wyłączania cewki, zwiększając niezawodność całego systemu.
• Styk pomocniczy 1 NC: dostarcza informacji zwrotnej o stanie głównego obwodu mocy (np. sygnał „silnik wyłączony”) bez konieczności stosowania dodatkowych zestyków modułowych.
• Przyłącze sprężynowe (push‑in): umożliwia szybkie, bezobsługowe i odporne na wibracje podłączenie przewodów – idealne do pracy w warunkach narażenia na drgania, redukuje czas instalacji nawet o 50% w porównaniu z przyłączem śrubowym.

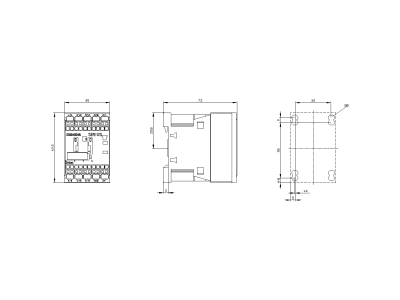

• Wielkość S00, przednie przyłącza: kompaktowa obudowa ułatwia zabudowę w ciasnych rozdzielnicach, a przednie zaciski zapewniają wygodny dostęp podczas okablowania i serwisu.

Zgodność z Normami

Stycznik 3RT2017-2KB42 został zaprojektowany i przebadany zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Jest gotowy do współpracy z silnikami o efektywności IE3 i IE4. Posiada certyfikat CE. Ze względu na swoje parametry jest dopuszczony do stosowania w aplikacjach wymagających zgodności z kategorią AC‑3 według IEC 60947.

Zastosowanie

Stycznik sprzęgający Siemens 3RT2 przeznaczony jest przede wszystkim do bezpośredniego łączenia z elektronicznymi układami sterowania, co czyni go idealnym komponentem w nowoczesnej automatyce przemysłowej i budynkowej.

• Sterowanie silnikami asynchronicznymi trójfazowymi w aplikacjach o mocy do 5,5 kW przy 400 V (kategoria AC‑3) – np. napędy pomp, wentylatorów, sprężarek.
• Bezpośrednie podłączenie do wyjść PLC (24 V DC) bez dodatkowych przekaźników pośredniczących – oszczędność miejsca w szafie sterowniczej.
• Przełączanie obwodów pomocniczych i sterowniczych w systemach automatyki budynkowej, liniach produkcyjnych oraz maszynach.
• Tworzenie odgałęzień odbiornika w ramach modułowego systemu SIRIUS – możliwość łączenia z innymi elementami serii (np. wyłącznikami silnikowymi, stycznikami pomocniczymi), wiele kombinacji testowanych fabrycznie.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania obwodu głównego i sterowniczego. Stycznik instaluje się na szynie TH 35 (DIN) w pionie lub poziomie. Do połączeń stosuj przyłącze sprężynowe – wystarczy wcisnąć odpowiednio odizolowany przewód (zalecany przekrój zgodny z dokumentacją producenta). Nie wymaga narzędzi do zaciskania. Moment dokręcania nie dotyczy – połączenie sprężynowe jest bezobsługowe. Pamiętaj o dobraniu przekroju przewodów do prądu znamionowego 12 A oraz zabezpieczeniu obwodu mocy zgodnie z normami.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą stan? Nie, w standardowym wyposażeniu nie ma wbudowanego podświetlenia. Zintegrowana dioda transil służy wyłącznie do ochrony cewki przed przepięciami, a nie do sygnalizacji optycznej.
• Jaki jest stopień ochrony stycznika (IP)? Producent nie podaje w danych katalogowych stopnia ochrony IP. Typowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 dla części zaciskowej, jednak ze względu na brak oficjalnej informacji nie należy tego podawać jako cechy produktu. Stycznik należy zabudować w obudowie o odpowiednim stopniu ochrony całej instalacji.
• Czy stycznik może pracować w trybie ciągłym (DC‑1) przy prądzie 12 A? Podane parametry dotyczą kategorii AC‑3. W trybie pracy z obciążeniem rezystancyjnym (DC‑1) dopuszczalny prąd może być wyższy, ale producent nie publikuje tych danych dla wariantu z przyłączem sprężynowym. Należy kierować się danymi z dokumentacji technicznej i dobierać stycznik do konkretnego rodzaju obciążenia zgodnie z normami.
