Stycznik sprzęgający, AC-3, 9 A/4 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2016-1HB41 Siemens

Alternatywny kod produktu: 3RT20161HB41

Opis i Kluczowe Cechy

Stycznik sprzęgający Siemens SIRIUS 3RT2016-1HB41 to kompaktowe urządzenie przeznaczone do łączenia silników oraz obwodów pomocniczych i sterowniczych. Dzięki prądowi znamionowemu 9 A w kategorii użytkowania AC-3 umożliwia bezpieczne przełączanie silników o mocy do 4 kW przy napięciu 400 V. Cewka DC 24 V zaprojektowana jest do bezpośredniego sterowania z elektronicznych układów sterowania (PLC). Urządzenie wyposażono w zintegrowany styk pomocniczy 1NO oraz przyłącze śrubowe. Wielkość S00 gwarantuje oszczędność miejsca w rozdzielnicy.

• Prąd znamionowy 9 A (AC-3, 400 V): Pozwala na bezpieczną pracę z silnikami o mocy do 4 kW bez ryzyka przeciążenia styków.
• Cewka DC 24 V z zakresem 0,7–1,25×Us: Umożliwia bezpośrednie podłączenie do wyjść PLC i sterowników, eliminując potrzebę stosowania dodatkowych przekaźników pośredniczących.

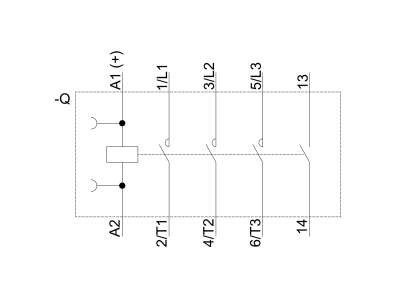

• Zintegrowany styk pomocniczy 1NO: Służy do sygnalizacji stanu załączenia stycznika lub sterowania pomocniczymi obwodami. Nie wymaga dodatkowych łączników pomocniczych – producent nie przewiduje rozszerzenia.
• Przyłącze śrubowe: Zapewnia pewny i trwały montaż przewodów, odporny na wibracje w warunkach przemysłowych.
• Kompaktowa obudowa S00: Oszczędza miejsce w szafie sterowniczej, a dzięki modułowej budowie systemu SIRIUS umożliwia łatwe łączenie z innymi elementami odgałęzienia odbiornika.

Zgodność z Normami

Stycznik 3RT2016-1HB41 spełnia wymagania norm międzynarodowych (IEC) oraz amerykańskich standardów UL/CSA. Posiada certyfikat CE. Został zaprojektowany jako gotowy do współpracy z silnikami o wysokiej sprawności IE3 i IE4.

Zastosowanie

Stycznik sprzęgający Siemens SIRIUS znajduje zastosowanie w automatyce przemysłowej i budynkowej, szczególnie tam, gdzie wymagane jest sterowanie za pomocą sygnałów niskonapięciowych z PLC.

• Bezpośrednie załączanie i wyłączanie silników elektrycznych (pomp, wentylatorów, kompresorów) o mocy do 4 kW w sieci 400 V AC.
• Sterowanie obwodami pomocniczymi i sygnalizacyjnymi w szafach sterowniczych, np. w liniach produkcyjnych.
• Praca jako przekaźnik sprzęgający między wyjściami cyfrowymi PLC a odbiornikami mocy w instalacjach o napięciu sterowania 24 V DC.
• Zastosowanie w rozdzielnicach głównych i pomocniczych w systemach automatyki budynkowej (HVAC, oświetlenie awaryjne).

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub przyłączeniowych należy stosować zgodnie z dokumentacją producenta – nie przekraczać zalecanych wartości. Przekrój przewodów dobierz do prądu znamionowego 9 A oraz warunków środowiskowych. Pamiętaj o właściwym prowadzeniu przewodów sterowniczych (DC 24 V) oddzielnie od przewodów siłowych, aby uniknąć zakłóceń elektromagnetycznych.

FAQ

• Czy stycznik 3RT2016-1HB41 nadaje się do bezpośredniego sterowania z wyjść PLC? Tak, został specjalnie zaprojektowany do tego celu – cewka DC 24 V o zakresie 0,7–1,25×Us pozwala na bezpośrednie podłączenie do standardowych wyjść cyfrowych sterowników PLC.
• Jaki styk pomocniczy jest wbudowany i czy można go rozbudować? Stycznik posiada jeden zintegrowany styk pomocniczy 1NO. Według producenta nie ma możliwości rozszerzenia o dodatkowy łącznik pomocniczy – w razie potrzeby należy zastosować stycznik z większą liczbą styków lub zewnętrzny moduł.
• Jakie jest dopuszczalne napięcie sterowania cewki? Napięcie znamionowe cewki wynosi DC 24 V. Dopuszczalny zakres napięcia zasilania to 0,7–1,25×Us, czyli od 16,8 V do 30 V DC. Praca poza tym zakresem może skutkować nieprawidłowym działaniem lub uszkodzeniem.
